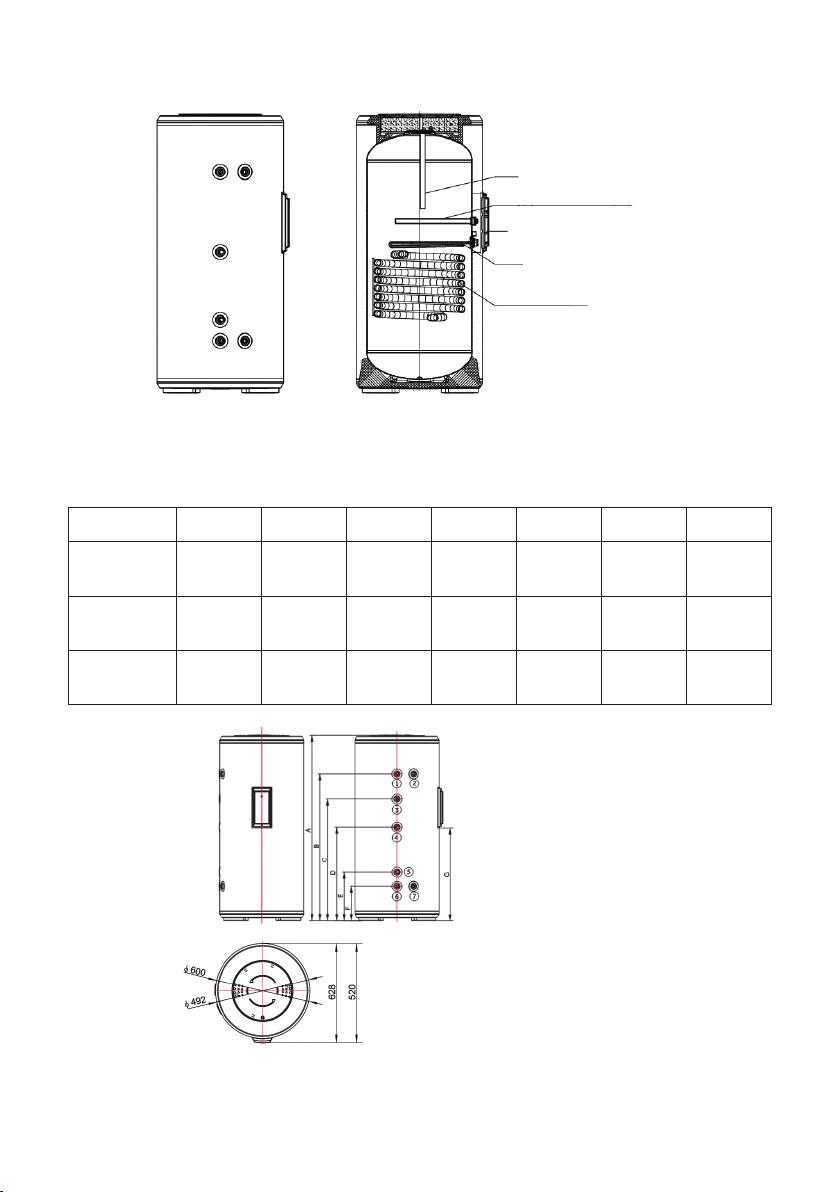

4.2 Внутренняя структура и принципиальная схема
Анод
Дополнительный анод*
олько AquaBoost 1.300F
Электротехническа
я часть
Тэн
Теплообменник
Нагревательный элемент – ТЭН не входит в объем поставки, устанавливает-
ся опционально и продается отдельно.
4.3 Габаритные и присоединительные размеры
A B C D E F G
AquaBoost
1.150F 1415 мм 1190 мм 680 мм 300 мм 200 мм 130 мм
AquaBoost
1.200F 1320 мм 1045 мм 666 мм 346 мм 246 мм 660 мм
AquaBoost
1.300F 1895 мм 1620 мм 1386 мм 826 мм 346 мм 246 мм 826 мм
(1) Выход горячей воды G3/4.
(2) Предохранительный клапан G3/4.
(3) Рециркуляция (AquaBoost 1.200F не оснащен) G3/4
.
(4) Подающая магистраль греющего контура G3/4.
(5) Обратная магистраль греющего контура G3/4.
(6) Вход холодной воды G3/4.
(7) Сливное отверстие G3/4.
150 л
200 л/300 л
300 л
200 л
150 л
