РЕГУЛИРОВКИ

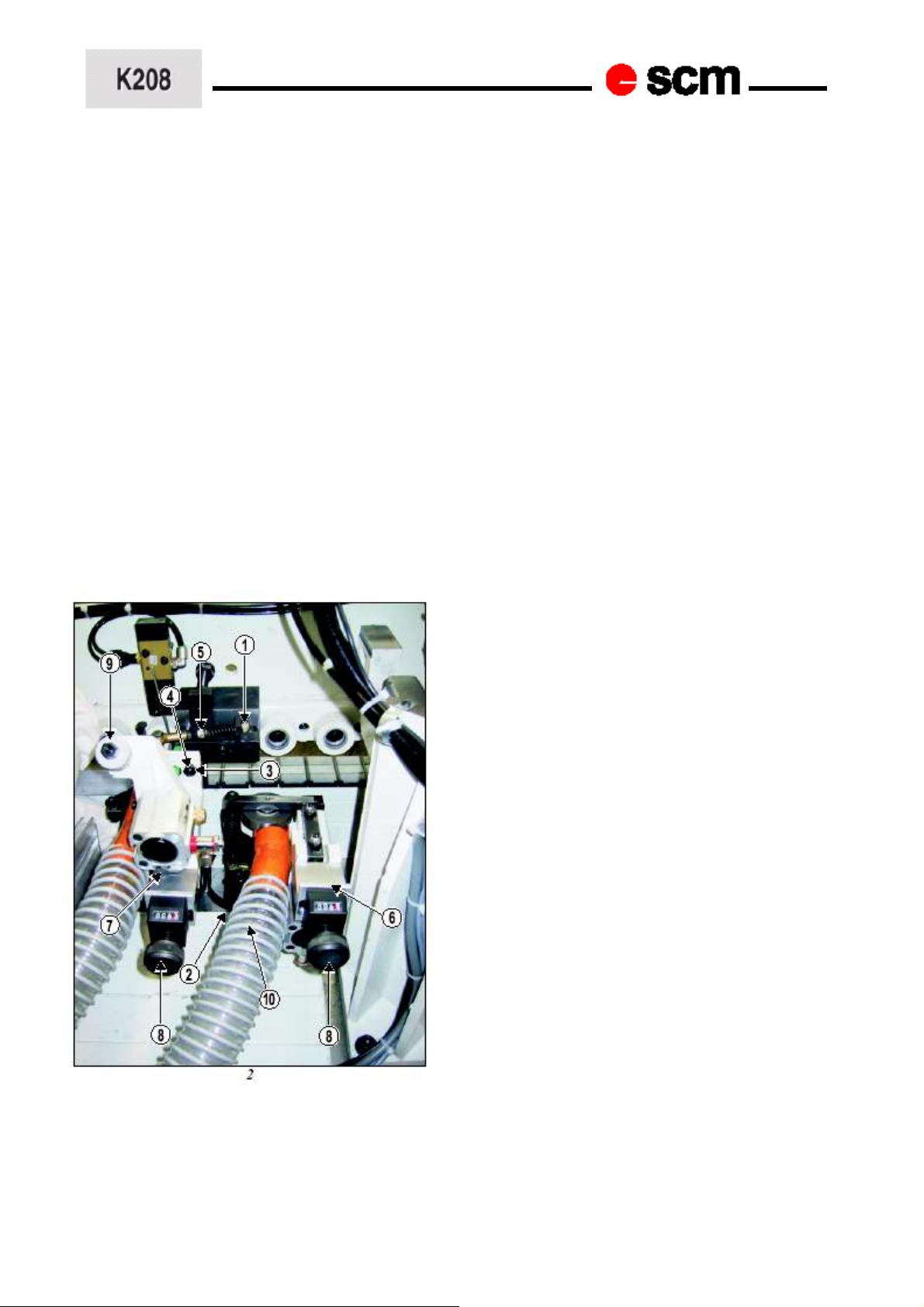

1 Регулировка копиров
С помощью гайки (1) отрегулируйте
вертикальный верхний копир так, чтобы он
касался плиты, опустите его еще на 1 мм для
получения идеального положения, при котором
можно исправить возможную ошибку в
линейности плиты.
С помощью гайки (2) отрегулируйте
вертикальный нижний копир так, чтобы он
касался плиты, поднимите его еще на 1 мм для
получения идеального положения.
Отрегулируйте фронтальные копиры так, чтобы
они касались плиты, опустите их еще на 1 мм
для получения идеального положения.
Деблокируйте гайку (3), отрегулируйте винт (4)
и снова затяните гайку.
2 Регулировка усилия прижима
Измените нагрузку пружин для получения
идеального положения.
• С помощью гайки (5) отрегулируйте
пружину вертикального верхнего копира.
• С помощью зажимного кольца (6)
отрегулируйте пружину вертикального нижнего
копира.
• С помощью зажимного кольца (7)
отрегулируйте пружину фронтальных копиров.
3 Позиционирование фронтальных копиров
