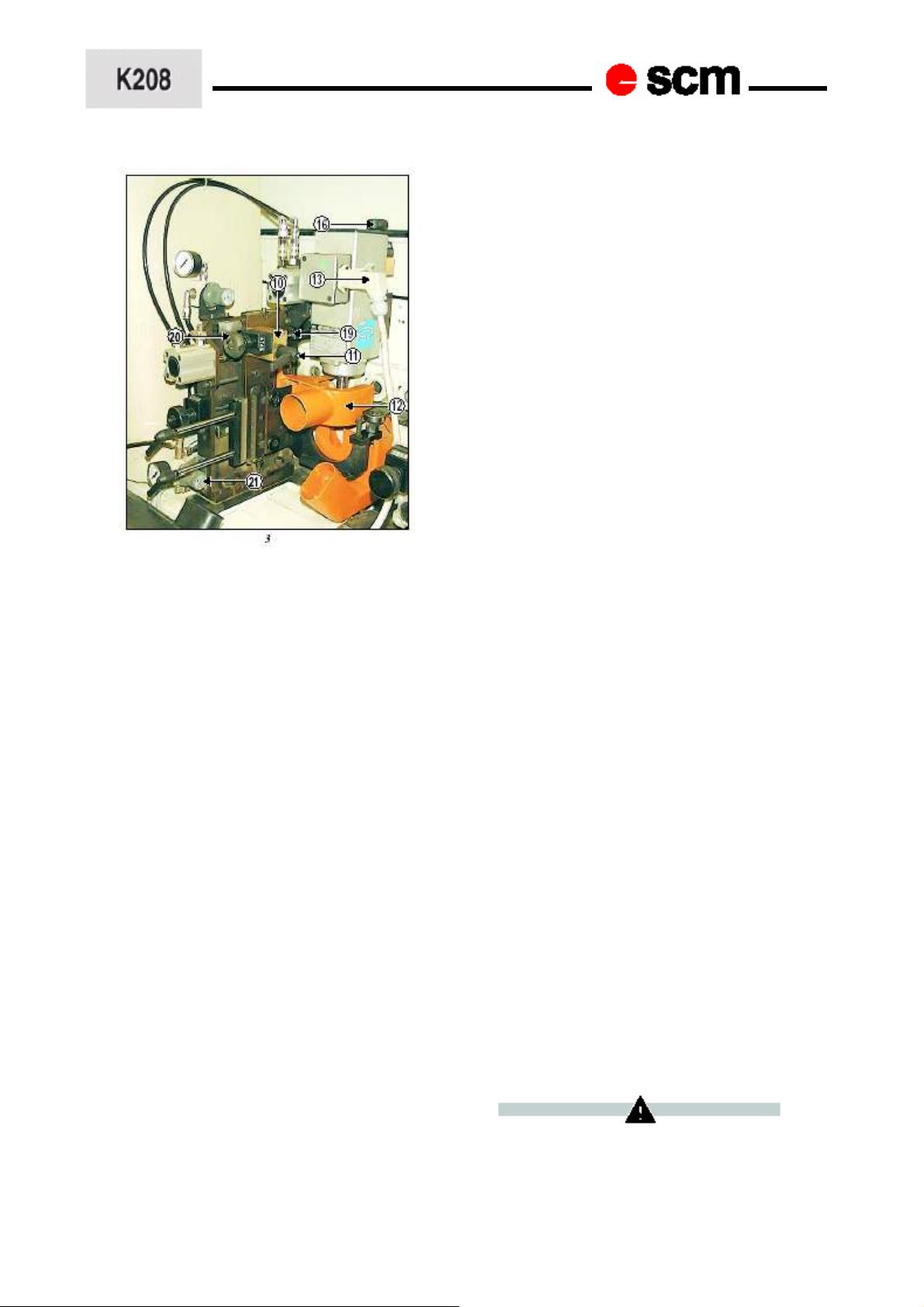

РЕГУЛИРОВКИ
3. Регулировка глубины отверстия
(двигатель в горизонтальном положении) рис.
• Ослабьте гайку 14.
• При помощи ручки 15 установите значение
на соответствующем цифровом указателе.
• Затяните и заблокируйте гайку 14.
4. Регулировка положения отверстия
относительно торца плиты (уже прошедшей
обработку)
• При помощи ручки 16 (рис. 3) установите
значение на соответствующем цифровом
указателе.
5. Регулировка глубины отверстия
(двигатель в вертикальном положении) рис. 3
• Ослабьте гайку 19.
• При помощи ручки 20 установите значение
на соответствующем цифровом указателе.
• Затяните гайку 19.
6. Регулировка положения отверстия
относительно нижней поверхности плиты
• Регулировка осуществляется при помощи
ручки 16 рис. 3.
ПРИМЕЧАНИЕ: При двигателе в вертикальном
положении значение на указателе 16 теряется.
Положение отверстия определяется следующими
способами:
- за счет учитывания разницы между
положением инструмента по отношению к плите
и значением на цифровом указателе;
ИЛИ
- размещением инструмента в исходное
положение и установкой цифрового указателя на
ноль при помощи ключа, поставляемого в
комплекте;
Если вы прибегаете ко второму способу, не
забудьте установить инструмент/ плиту/
индикатор в исходное положение при
Страницы: Стр: 77
