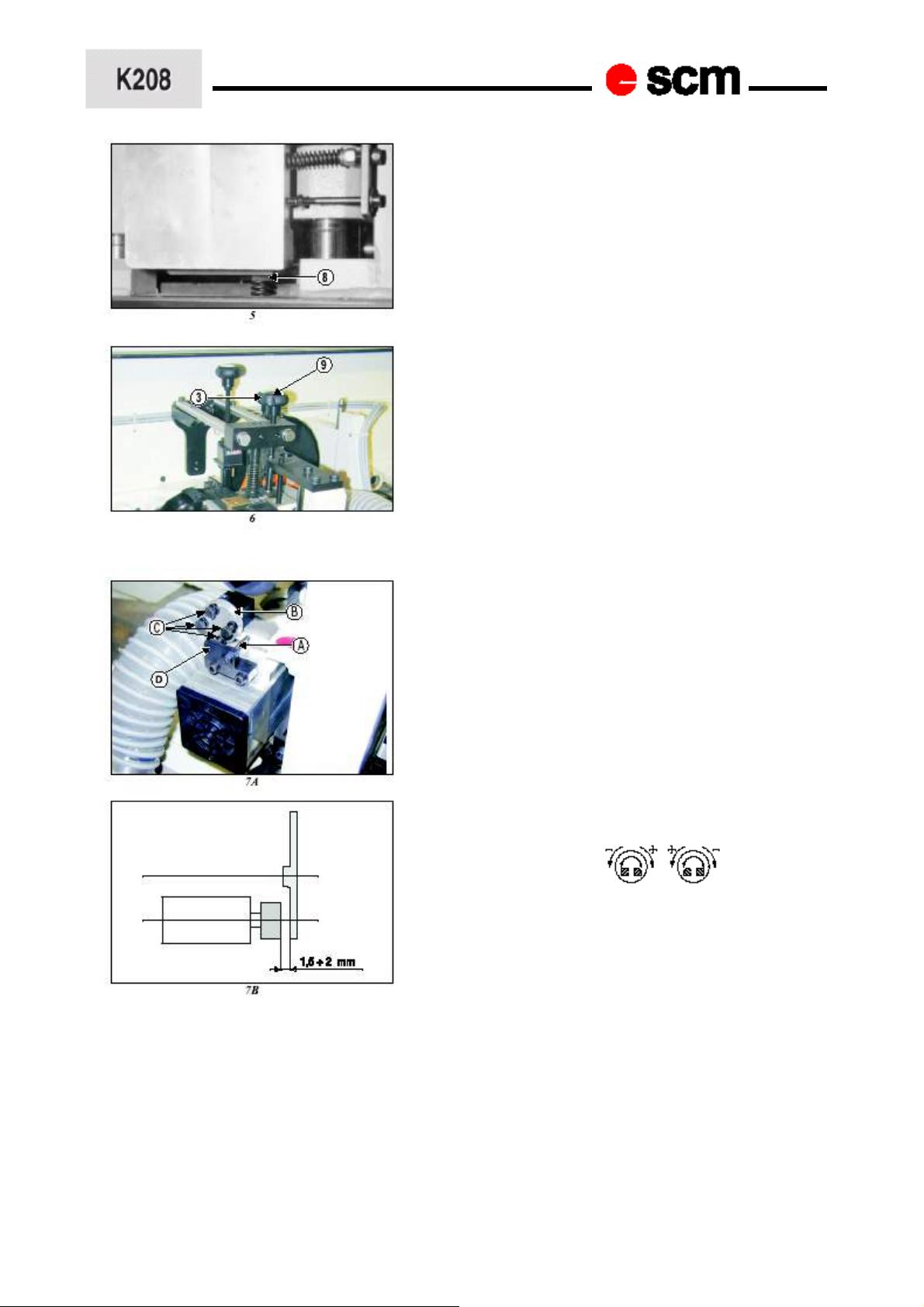

РЕГУЛИРОВКИ
3 Регулировка усилия прижима
Измените нагрузку пружин для получения
идеального положения.
• С помощью гайки (8) отрегулируйте
пружину вертикального нижнего копира.
• Снимите крышку ручки (3) и с помощью
винта (9) отрегулируйте пружину вертикального
верхнего копира.
• С помощью гайки (10, рис. 4) отрегулируйте
пружину фронтальных копиров.
4 Позиционирование фронтальных копиров
Фронтальные копиры позиционируются с
помощью ручек (11, рис. 3). Считайте значение
толщины наклеиваемой кромки на
соответствующих цифровых указателях.
5 Регулировка снятия излишков кромки
Для снятия большего или меньшего количества
материала:
• На нижней кромке поверните рукоятку (12,
рис. 3).
• На верхней кромке поверните рукоятку (13,
рис.3).
Считайте значение на соответствующих
цифровых указателях. См. рис.
6 Горизонтальная регулировка режущих
инструментов (рис. 7А)
Двигатель и режущий инструмент можно
регулировать в горизонтальном направлении в
функции установленной фрезы:
• Поверните барабан В таким образом, чтобы
упорный винт С находился на той же оси, что и
пластина D;
• Отрегулируйте винт на упоре С;
• Повторите процедуру со всеми винтами на
барабане В.
