РЕГУЛИРОВКИ
РЕГУЛИРОВКА

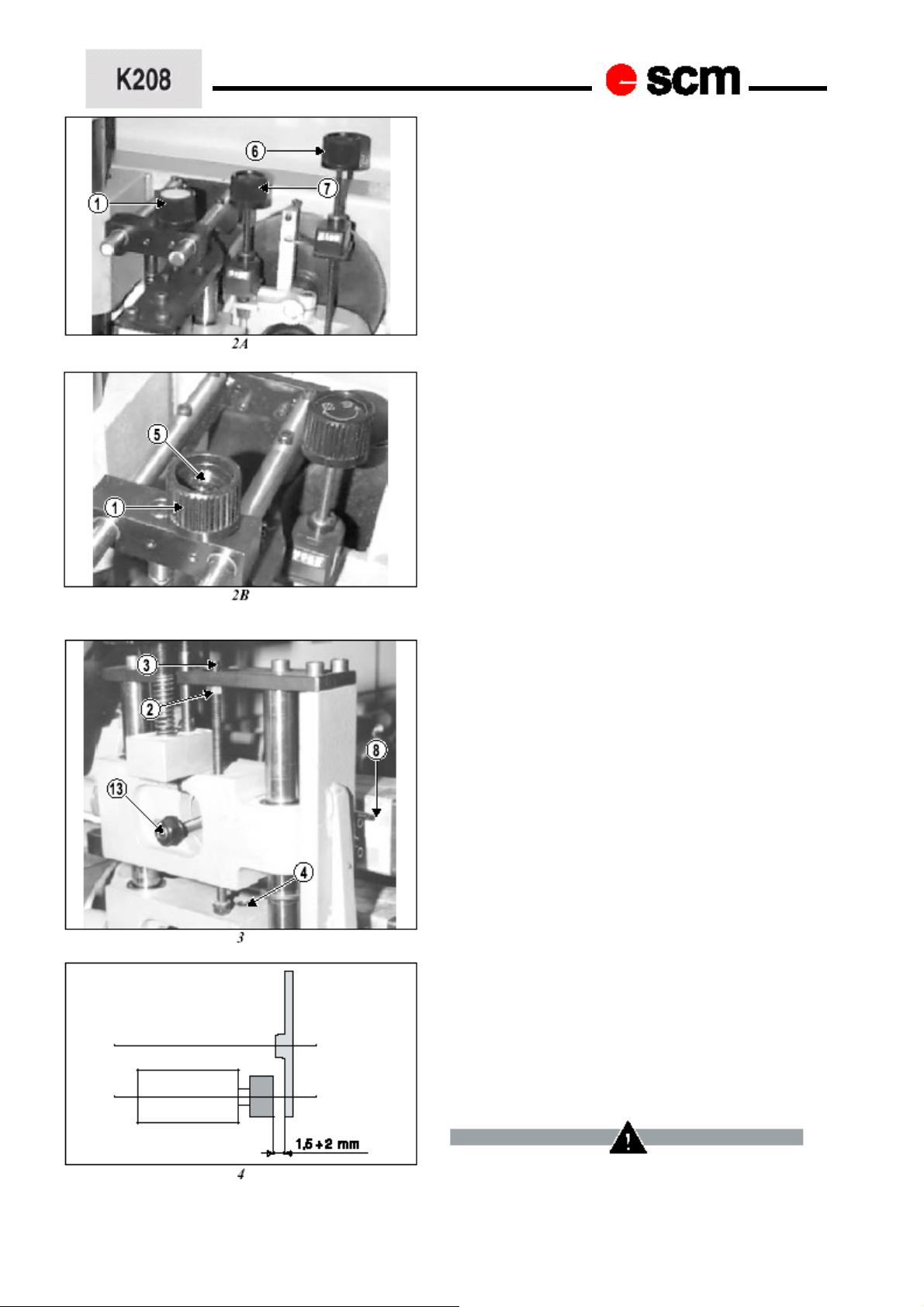

1 Регулировка копиров
С помощью ручки (1) отрегулируйте
вертикальный верхний копир так, чтобы он
касался плиты, опустите его еще на 1 мм для
получения идеального положения, при
котором можно исправить возможную ошибку
в линейности плиты.
Отрегулируйте вертикальный нижний копир так,
чтобы он касался плиты, поднимите
его еще на 1 мм для получения идеального
положения. Деблокируйте гайку (2),
отрегулируйте винт (3), снова затяните гайку (2).
2 Регулировка усилия прижима
Измените нагрузку пружин для получения
идеального вертикального положения.
• С помощью винта (4, рис. 3) отрегулируйте
пружину вертикального нижнего копира.
• Снимите крышку ручки (1) и с помощью
винта (5) отрегулируйте пружину вертикального
верхнего копира.
3 Регулировка снятия излишков кромки
Чтобы отрегулировать количество снимаемого
материала:
• На нижней кромке поверните рукоятку (6,
рис. 2А).
• На верхней кромке поверните рукоятку (7,
рис. 2А).
Считайте значение на соответствующих
числовых указателях.
4 - Горизонтальная регулировка режущих
инструментов
Двигатель и режущий инструмент можно
регулировать в горизонтальном направлении для
использования режущего инструмента по всей
ширине. Это делается с помощью
элемента упора (8, рис. 3).
Проверьте, чтобы расстояние между копиром
и режущим инструментом составляло не
менее 1,5-2 мм.
Страницы: Стр: 64
