ТЕХНИЧЕСКАЯ ИНФОРМА
Ц
ИЯ

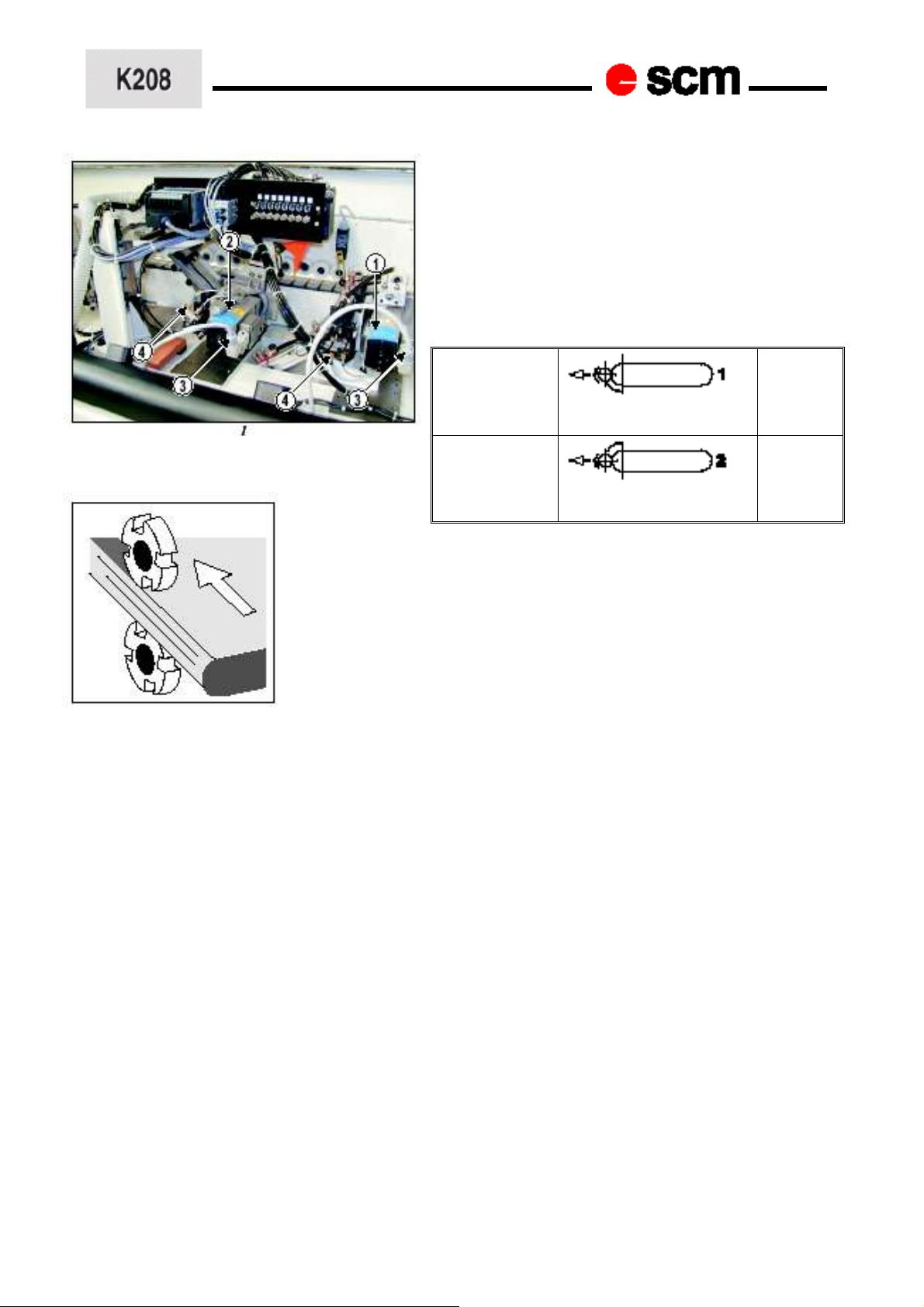

Узел предназначен для фрезеровки передней и
задней частей закругленных панелей. Узел не
предназначен для обработки торцов плиты. Узел
также используется для фрезеровки верхней и
нижней поверхностей панели. Узел оборудован
устройством со сменным инструментом с ∅ 48
мм. Узел может работать на низкой (12м/мин) и
высокой (18 м/мин) скоростях.
Контур №1
Контур №2
Контур №1 - Для профильной
обработки/фрезеровки нижней части панели.
Контур №2 - Для профильной
обработки/фрезеровки верхней части панели.
Технические данные:
• Толщина необработанной панели
Мин – макс 10 – 45 мм
• Толщина облицовки,
Мин – макс 0,4 – 3 мм
• Мощность двигателя 2
двигателя, по 0,5 кВт
• Частота двигателя 200 Гц
• Обороты двигателя 12 000
об./мин.
• Горизонтальные копиры 2
• Вертикальные копиры 2
• Инструмент, радиальный 2, 1
правый + 1 левый
• Инструмент, прямой 2, 1
правый + 1 левый
• Инструмент, вращающийся 2, 1
правый + 1 левый
• Размеры инструмента
внешний диаметр = 48 (действительный)
внутренний диаметр = 16 с петлей; L=27,5 общий
• Вытяжка 2 × d =
50 мм
