РЕГУЛИРОВКИ
РЕГУЛИРОВКА

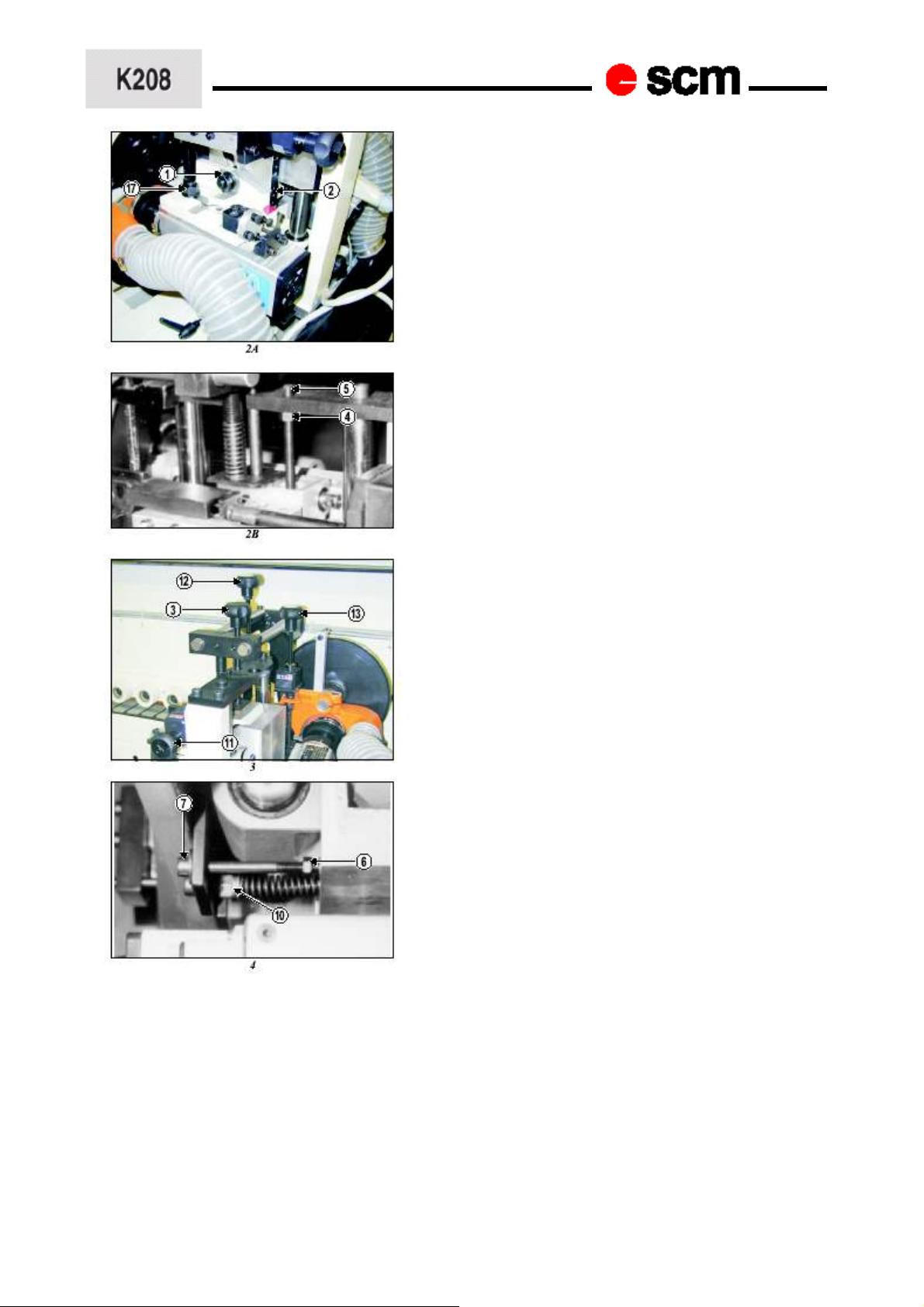

1 Регулировка наклона двигателей
• Ослабьте гайку (1). Воспользуйтесь
поставляемым в комплекте со станком 19-
миллиметровым торцевым ключом.
• Наклоните вручную двигатели. Считайте
значение на шкале (2).
• Затяните и заблокируйте гайку (1).
2 Регулировка копиров
С помощью ручки (3) отрегулируйте
вертикальный верхний копир так, чтобы он
касался плиты, опустите его еще на 1 мм для
получения идеального положения, при котором
можно исправить возможную ошибку в
линейности плиты. Отрегулируйте вертикальный
нижний копир так, чтобы он касался плиты,
поднимите его еще на 1 мм для получения
идеального положения. Деблокируйте гайку (4,
рис. 2В), отрегулируйте винт (5, рис. 2В), снова
затяните гайку. Отрегулируйте фронтальные
копиры так, чтобы они касались плиты, опустите
их еще на 1 мм для получения идеального
положения. Деблокируйте гайку (6),
отрегулируйте винт (7), снова затяните гайку.
Установите на ноль соответствующие числовые
указатели.
