ТЕХНИЧЕСКАЯ ИНФОРМА
Ц
ИЯ

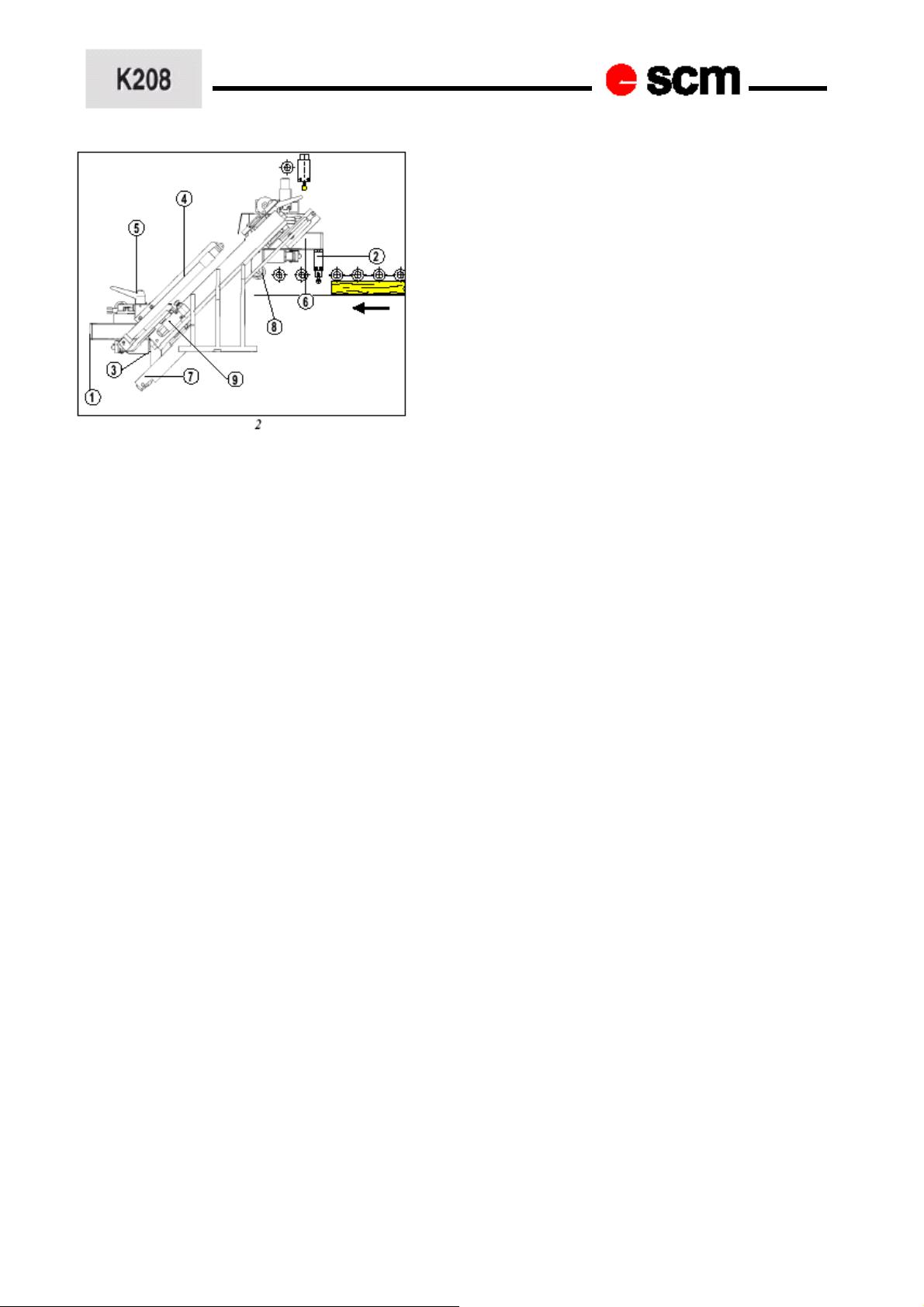

1 - Последовательность работы
Двигатель торцовочного узла передней кромки
плиты (1):
• При отсутствии давления в системе узел
находится в конечном положении (нижнее
положение).
• При наличии давления в системе узел
находится в исходном положении (верхнее
положение).
• Передняя сторона плиты нажимает на
концевой выключатель (2).
• Плита входит в соприкасновение с копиром
(3) и толкает узел вниз.
• Необходимое противодавление
обеспечивается пневматическим цилиндром (4),
выступающая часть кромки отрезается.
• Плита проходит под узлом и прижимается к
обрезиненным валикам (5).
• При проходе плиты узел возвращается в
исходное положение.
Двигатель торцовочного узла задней кромки
плиты (б):
• При отсутствии давления в системе узел
находится в конечном положении (нижнее
положение).
• При наличии давления в системе узел
находится в исходном положении (верхнее
положение).
• Задняя сторона плиты освобождает
концевой выключатель (2).
• Пневматический цилиндр (7) меняет
направление.
• Узел смещается вниз (вслед за плитой)
под давлением цилиндра.
• Ролик (8) прижимается к плите, а копир
направляется к задней стороне плиты.
• Обрезается выступающая задняя
сторона кромки.
• Срабатывает концевой выключатель (9)
и цилиндр меняет направление.
• Узел возвращается в исходное
положение.
Страницы: Стр: 59
