SCM Olimpic K208

Данная инструкция на русском языке предназначена для кромкооблицовочного станка SCM Olimpic K208, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для кромкооблицовочного станка представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (2.5 Мб, pdf)
Страницы: Стр:

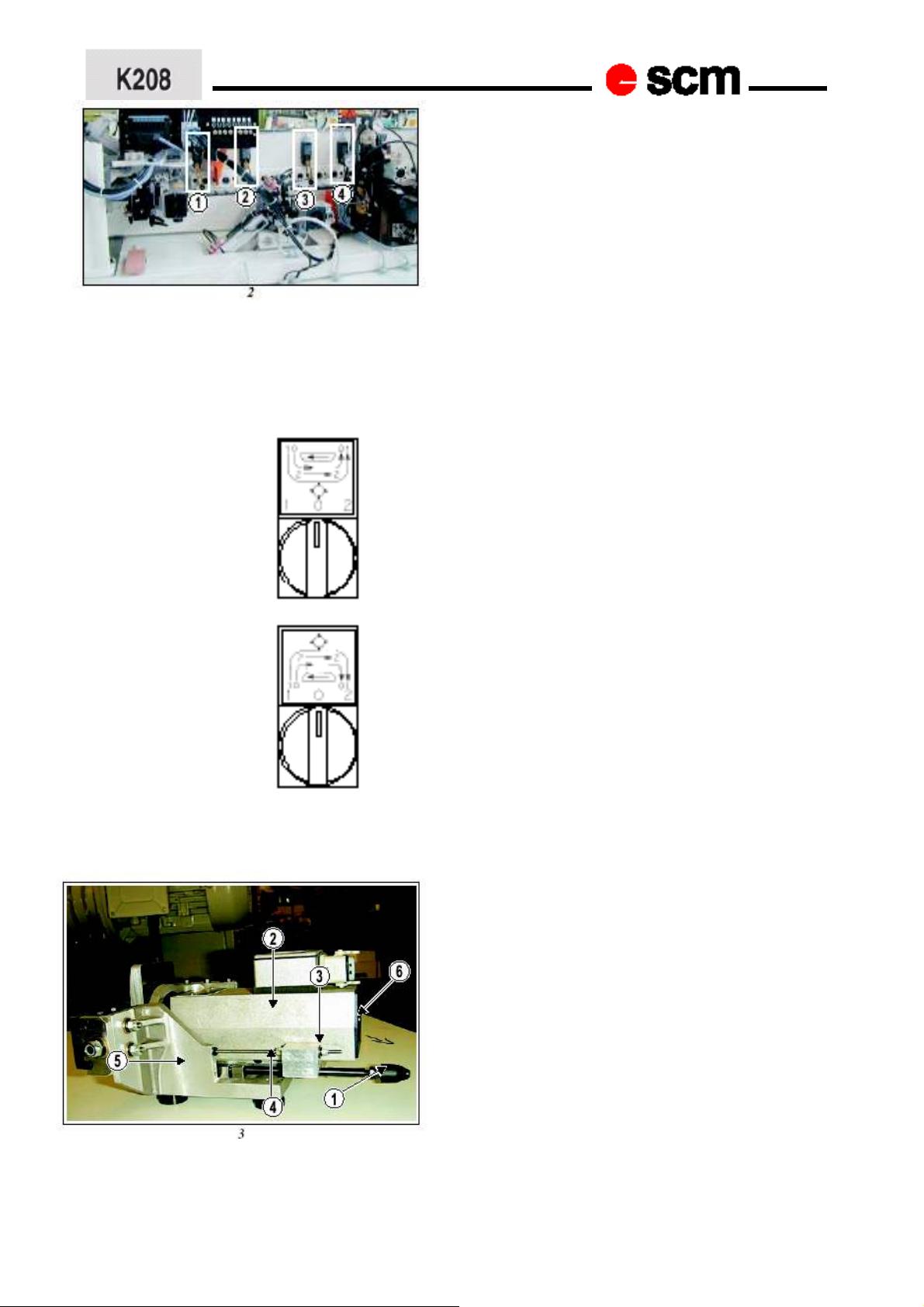

РЕГУЛИРОВКИ
РЕГУЛИРОВКА
1. Действие ограничительного
переключателя (рис. 2)
• Убедитесь, что нижний контур находится в
положении (1).
• Нижняя группа активируется, когда
активируется функция контурной обработки (2).
• Убедитесь, что верхний контур находится в
положении (3).
• Нижняя группа активируется, когда
активируется функция контурной обработки (4).
2. Выбор типа обработки
Тип обработки выбирается при помощи
переключателей на панели управления:
Нижний контур:
1 = Контурная обработка и фрезеровка
0 = Контурная обработка
2 = Фрезеровка
Верхний контур:
1 = Контурная обработка и фрезеровка
0 = Контурная обработка
2 = Фрезеровка
3. Выбор типа кромки, вручную –
горизонтальная регулировка инструмента
(рис. 3)
• Ослабьте ручку (1).
• Вручную подвиньте двигатель (2):
- для узких кромок вровень с гайкой (3);
- для широких кромок вровень с гайкой (4).
• Заблокируйте ручку (1).
Страницы: Стр: 82
