РЕГУЛИРОВКИ
РЕГУЛИРОВКА

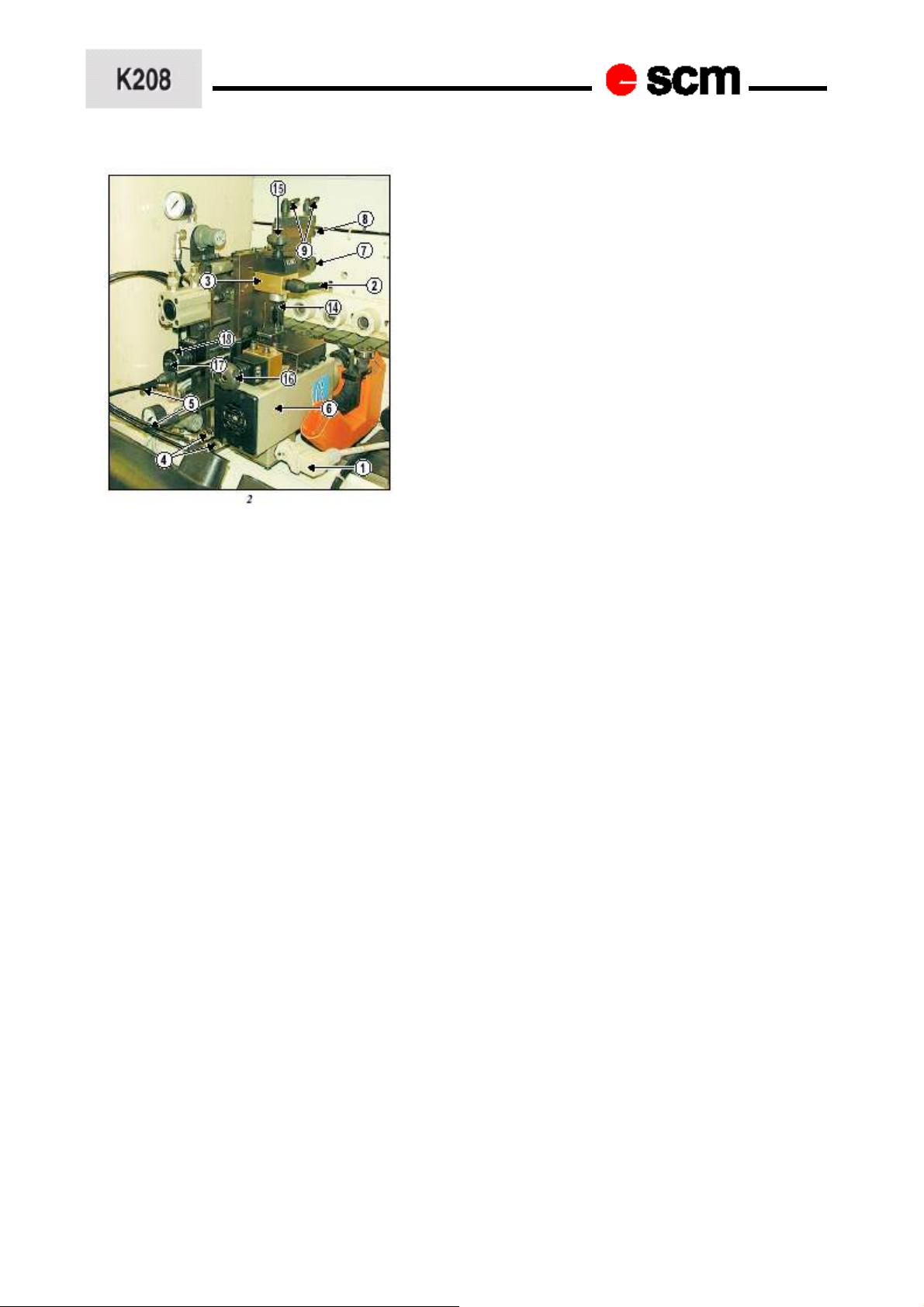

1. Перемещение двигателя из
горизонтального режима работы в
вертикальный (рис. 2-3)
• Отсоедините многополюсную вилку 1, рис.2
• При помощи рукоятки 2 (рис. 2) удалите
устройство 3 (рис.2).
• Отсоедините соединительный патрубок 4
(рис.2) вытяжной системы.
• Ослабьте рукоятки 5 (рис.2) (придерживая
двигатель 6 (рис.2)).
• Отсоедините двигатель 6 (рис.2), чтобы его
можно было переместить в вертикальное
положение.
• Обоприте хвостовое соединение о храповик
7 (рис.2) и ограничительный переключатель об
упор 8 (рис.2).
• Затяните рукоятки 9 (рис.2).
• Установите устройство 10 (рис.3) (входит в
комплект) и заблокируйте его при помощи
соответствующей рукоятки 11 (рис.3)
• Установите вытяжной шкаф 12 (рис.3)
• Смонтируйте заново соединения для
вытяжки.
• Вставьте розетку 13 (рис.3)
2. Горизонтальная регулировка (рис. 2)
• Открутите гайку 17.
• При помощи ручки 18 установите толщину
кромки (см. значение на цифровом указателе).
• Затяните и заблокируйте гайку 17.
