67

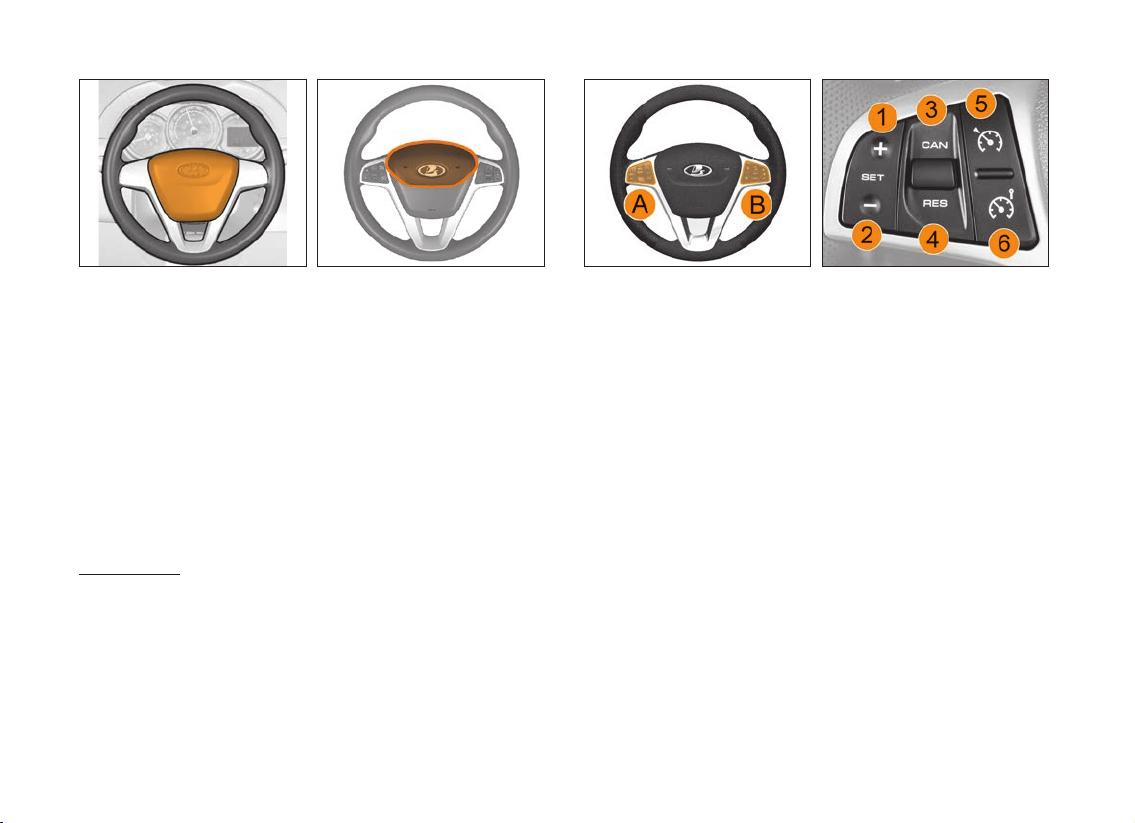

Рис. 3.4.2a. Включатель
звукового сигнала
Рис. 3.4.2б. Включатель
звукового сигнала
(в вариантном исполнении)
Включатель звукового сигнала
Включатель звукового сигнала показан на рисунках
3.4.2а/3.4.2б и выделен цветом.
Активация звукового сигнала осуществляется путем нажатия
на крышку включателя сигнала (рис. 3.4.2а) или (в вариант-
ном исполнении) на крышку модуля надувной подушки без-
опасности водителя (НПБВ) в верхней части – в зоне, выде-
ленной цветом (рис. 3.4.2б).
ВНИМАНИЕ!
• Активировать звуковой сигнал ударом по крышке моду-
ля НПБВ запрещается!
• Во избежание разрыва крышки модуля НПБВ не пы-
таться активировать звуковой сигнал ниже рекомендо-
ванной зоны, выделенной цветом (рис. 3.4.2б).
Принятые меры по корректному обращению с включате-
лем звукового сигнала продлят срок службы модуля НПБВ.
Рис. 3.4.3. Дополнительные
блоки управления
(в вариантном исполнении)
Рис. 3.4.4. Блок управления А
В случае непринятия Вами рекомендаций по корректной
активации звукового сигнала изготовитель не несет ответ-
ственности за дальнейшее состояние и эксплуатационные
характеристики модуля НПБВ Вашего автомобиля.
Дополнительные блоки управления
В вариантном исполнении на рулевом колесе расположе-
ны дополнительный блок управления (рис. 3.4.3) системами
«Круиз-контроль» и «Ограничитель скорости» (блок А), а так-
же блок управления аудиосистемой/мультимедийной систе-
мой и обогревом рулевого колеса (блок В).
Дополнительный блок управления А показан на рисун-
ке 3.4.4:
1, 2, 3, 4, 5, 6 – Кнопки управления системами «Круиз-кон-
троль» и «Ограничитель скорости». См. раздел «Системы
«Круиз-контроль» и «Ограничитель скорости».
5*
