151

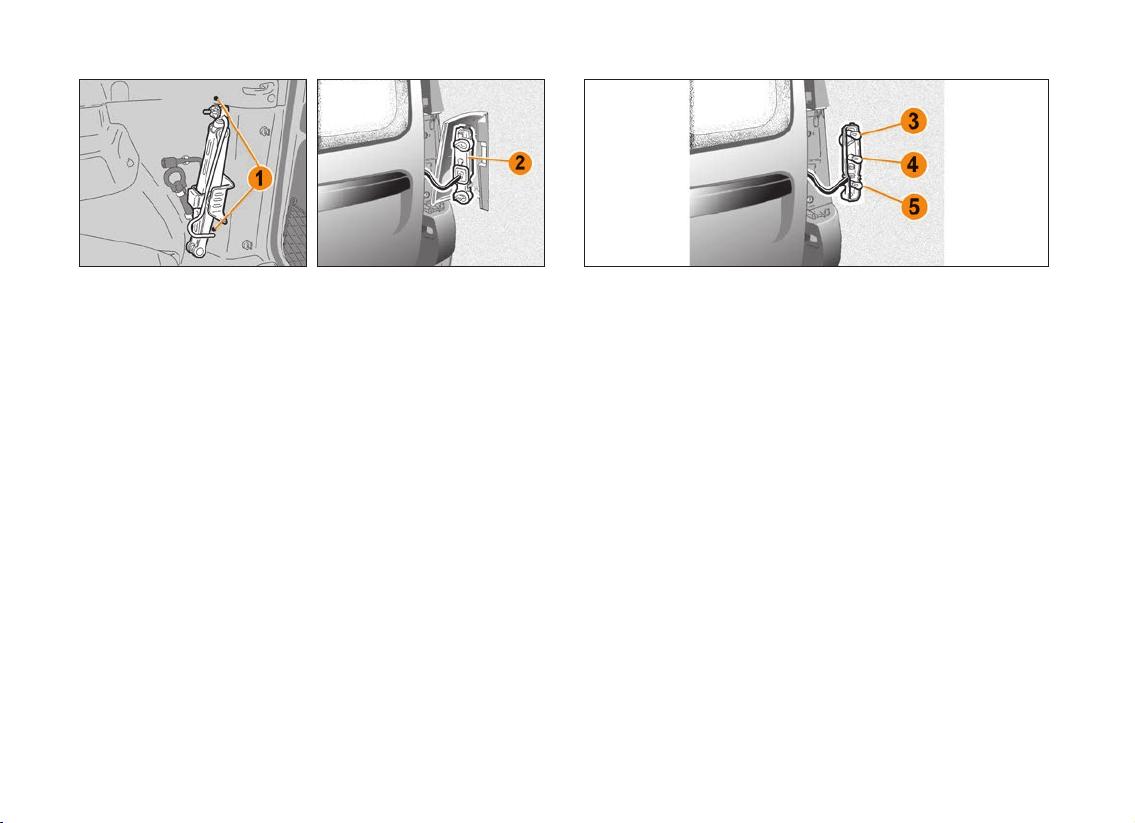

Рис. 6.13.3. Винты крепления
заднего фонаря
Рис. 6.13.4. Контактная часть
заднего фонаря
• замените лампу, установите патрон 4 на место и поворо-
том зафиксируйте его;
• закройте капот.
Лампы в противотуманных фарах. Для замены ламп в про-
тивотуманных фарах проделайте следующие действия:
• откройте капот;
• дотянитесь до присоединительной колодки противотуман-
ной фары и отстегните её, нажимая на защелку;
• поверните лампу против часовой стрелки и выньте её из
посадочного места;
• установите новую лампу в посадочное место в противотуман-
ной фаре и зафиксируйте её, поворачивая по часовой стрелке;
• установите присоединительную колодку;
• закройте капот.
Лампы габаритного огня/сигнала торможения, указате-
лей поворота, заднего хода/противотуманного огня в за-
дних фонарях. Для замены ламп в задних фонарях проде-
лайте следующие действия (рис. 6.13.3, 6.13.4, 6.13.5):
Рис. 6.13.5. Лампы заднего фонаря
• откройте двери багажного отделения;
• отверните пластиковые винты 1;
• снаружи снимите фонарь, потянув его назад;
• отсоедините разъем жгута проводов от контактной части
фонаря;
• аккуратно снимите контактную часть 2, чтобы получить до-
ступ к лампе;
• замените лампы:
– габаритного огня/сигнала торможения 3;
– указателей поворота 4;
– заднего хода/противотуманного огня 5;
• установите фонарь на место в обратном порядке.
При неисправностях в дополнительном сигнале торможения,
фонарях освещения номерного знака, плафоне освещения
мест водителя и переднего пассажира, плафоне освещения
салона, плафоне освещения багажного отсека, плафоне ос-
вещения вещевого ящика обратитесь к дилеру LADA.
