29

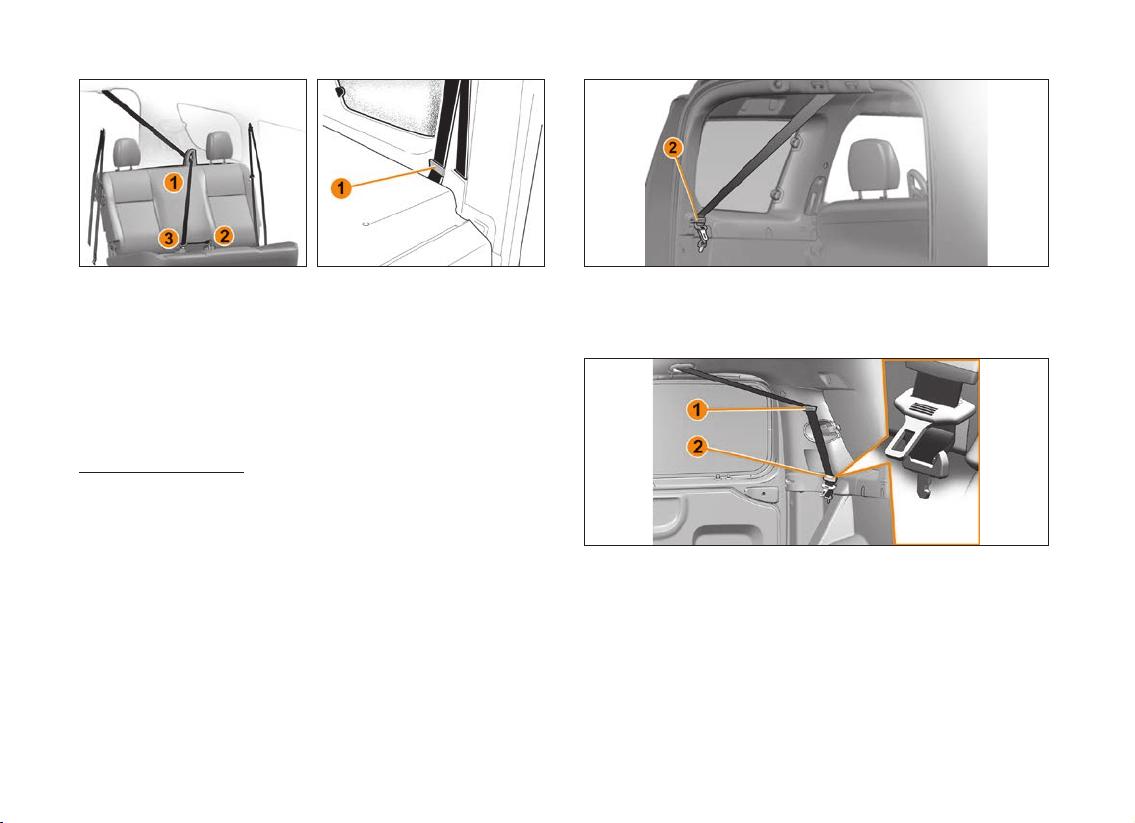

Рис. 2.5.5б. Фиксация
среднего ремня безопасности
с пассажиром
Рис. 2.5.6. Фиксация
бокового ремня
безопасности
Фиксация среднего ремня безопасности с пассажиром по-
казана на рисунке 2.5.5б. При пристегивании пассажира
необходимо защелкнуть скользящую пряжку 5 (рис. 2.5.5а)
в замке 3 (рис. 2.5.5б) с кнопкой красного цвета.
ПРЕДУПРЕЖДЕНИЕ!
Не допускается, чтобы нижняя лента среднего ремня
проходила вокруг талии или под бедрами (см. подраздел
«Правильное положение ремня безопасности»).
В случае, когда сиденье второго ряда складывается,
необходимо зафиксировать ленты боковых ремней в пласти-
ковом зажиме 1 (рис. 2.5.6) во избежание их повреждения.
Средний ремень безопасности также необходимо зафикси-
ровать следующим образом:
• освободите язычок меньшего размера 3 (рис. 2.5.5а), на-
давив язычком большего размера 5 на кнопку 6, находящую-
ся на боковой поверхности мини-замка;
Рис. 2.5.7а. Фиксация
среднего ремня безопасности
(в вариантном исполнении)
Рис. 2.5.7б. Фиксация
среднего ремня безопасности
(в вариантном исполнении)
• зафиксируйте свободный конец ремня в пластиковом за-
жиме 2 (рис. 2.5.7а);
• в вариантном исполнении дополнительно плавно зафик-
сируйте ленту ремня в зажиме 1 (рис. 2.5.7б).
