УАЗ Профи (2024 - нв)

Данная инструкция на русском языке предназначена для автомобиля УАЗ Профи (2024 - нв), описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомобиля представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

130

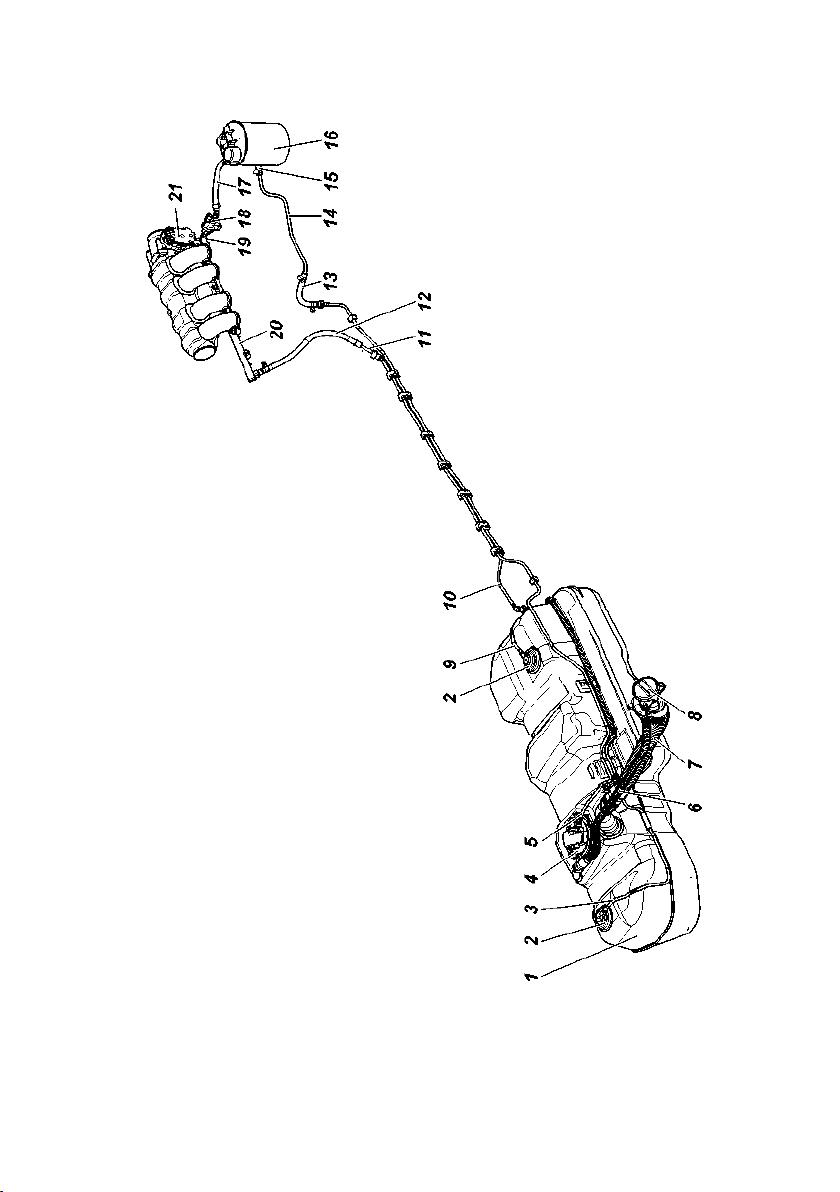

Рис. 9.9. Схема системы питания (Вариантное исп. 2):
1 -топливный бак; 2 -гравитационный клапан; 3, 9, 10, 14 рубки паропроводные;
4 -погружной модуль; 5 рубка подачи топлива от электробензонасоса; 6, 13, 15,
17 -шланги пароотводящие; 7 -труба наливная бака; 8 -пробка топливного бака; 11
-трубка подачи топлива; 12 -шланг подачи топлива; 16 -адсорбер; 18 -клапан продувки
адсорбера; 19 -трубка пароотводящая; 20 -топливная рампа; 21 -дроссельный модуль
