124
(рис. 9.6) привода насоса системы охлаждения и генератора
обеспечивается автоматическим механизмом натяжения 4. В
процессе эксплуатации автоматический механизм натяжения не
требует обслуживания и регулировки.
Натяжение ремня 9 (рис. 9.6) привода вентилятора и насоса
гидроусилителя рулевого управления производится перемещением
насоса 6, для чего необходимо: ослабить болты 7, регулировочным
болтом 8 отрегулировать натяжение ремня, перемещая насос по
направляющим. Затянуть болты 7. Ноpмальный пpогиб pемня
должен быть 5-8 мм пpи нажатии на него с усилием 39,2 Н (4 кгс).
На автомобилях, оснащенных генератором ф. «Erae», без
кондиционера, привод агрегатов осуществляется одним ремнем.
Его натяжение регулируется автоматически (рис. 9.7). В процессе
эксплуатации необходимо контролировать состояние ремня. При
обнаружении его большого растяжения возможна регулировка
положения насоса ГУР болтом 8 с целью обеспечения продолжения
эксплуатации вытянутого ремня. Фиксация насоса ГУР болтами 7.
На автомобилях, оснащенных кондиционером, привод

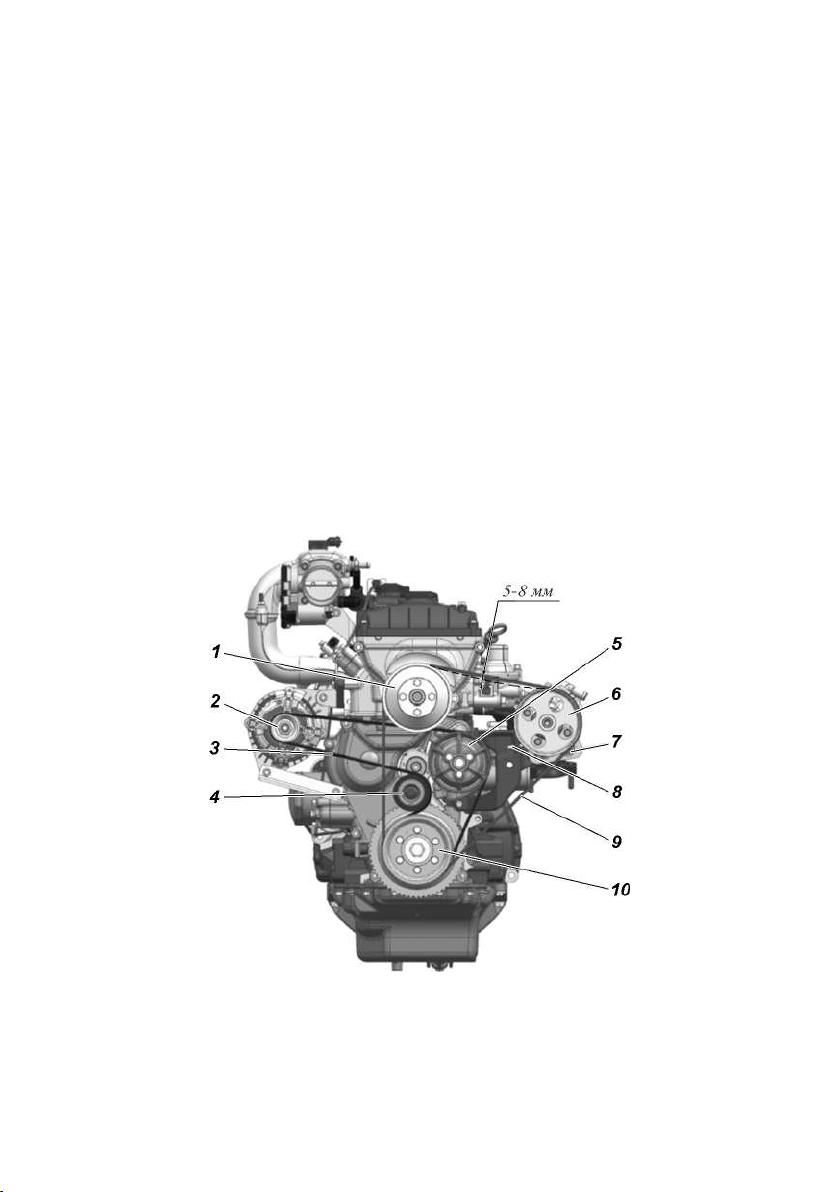

Рис. 9.6. Натяжение ремней привода агрегатов:
1 -шкив вентилятора; 2 -шкив генератора; 3 -ремень привода генератора и водяного
насоса; 4 -автоматический механизм натяжения ремня; 5 -шкив водяного насоса;
6 -шкив насоса ГУР; 7 -болт крепления насоса ГУР; 8 -регулировочный болт; 9
-ремень привода вентилятора и насоса ГУР; 10 -шкив коленчатого вала
