Страницы: Стр:
221
Задние фонари установлены на задней боковине кузова.
Замену ламп заднего фонаря производите из багажного
отделения автомобиля. Для этого выньте фиксатор 1 (рис.9.43)
нижнего держателя 2 крышки, потянув за крышку 3, выньте
держатель из отверстия обивки и поверните крышку. Вынимая
патроны с лампами в сборе, поворотом против часовой стрелки
можно заменить любую лампу (рис. 9.44). При необходимости
замените фиксатор с держателем.

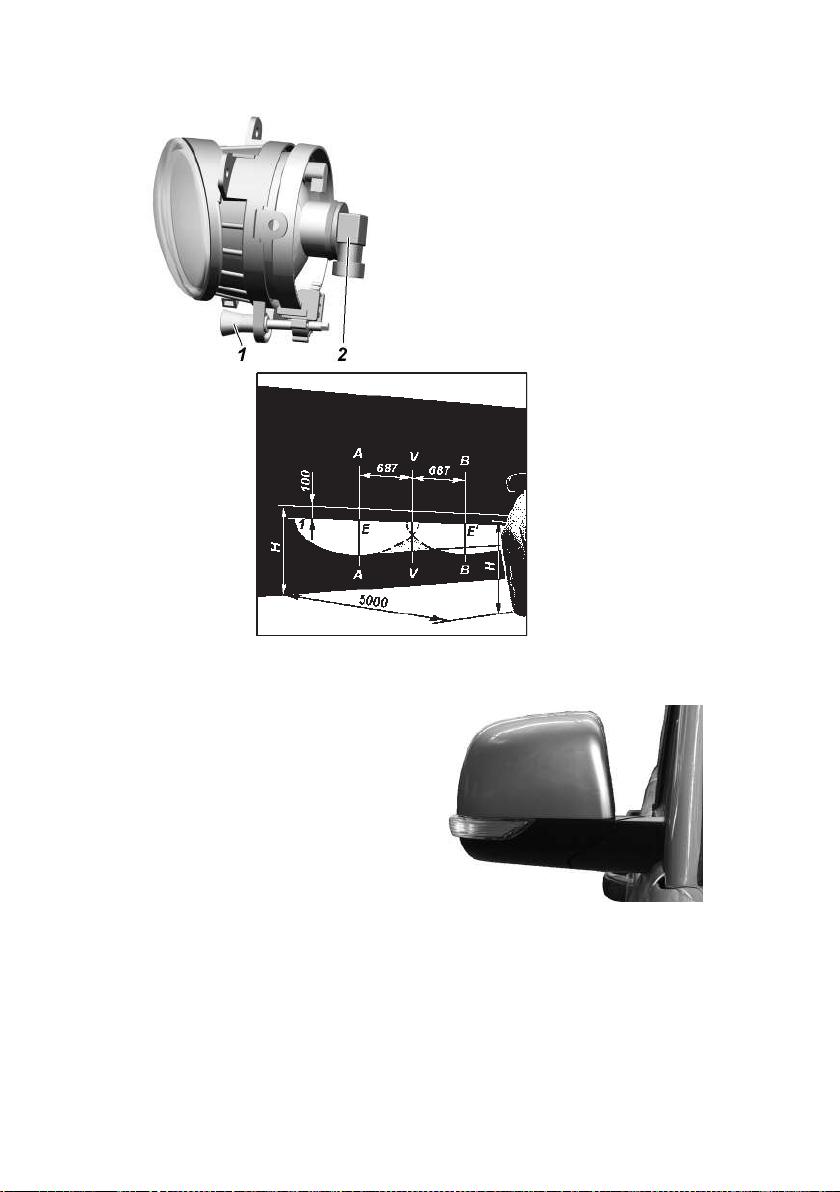

Рис. 9.40. Противотуманная фара:
1 -регулировочный винт; 2 -колодка жгута
проводов
Рис. 9.41. Разметка экpана для pегулиpовки противотуманных фар:
Н - pасстояние центpа фаp от уpовня земли; V-V - проекция продольной оси
автомобиля; А-А, В-В - оси центров фар
Рис. 9.42. Зеркало заднего вида с боковым
указателем поворота
Страницы: Стр: 221
