186
Для смазки шаpниpов нужно пользоваться специальным
наконечником, надеваемым на шпpиц.
Ведущие мосты
Следите, чтобы уровень масла в картере был у нижней кромки
заливного отверстия 2 (рис. 9.18). В процессе эксплуатации
автомобиля допускается понижение уровня смазки в картерах
мостов до 10 мм относительно нижней кромки контрольных
отверстий в следствии его перетекания в кожухи полуосей.
Масло сливайте через отверстие 1 (рис. 9.18), расположенное
в нижней части картера, при этом вывинчивайте и пробку 2
контрольного отверстия.
Осевой зазор в подшипниках ведущей шестерни главной
передачи более 0,05 мм не допускается, т. к. при его наличии
происходит быстрый износ зубьев шестерен и возможно
заклинивание моста. Проверку наличия осевого зазора в

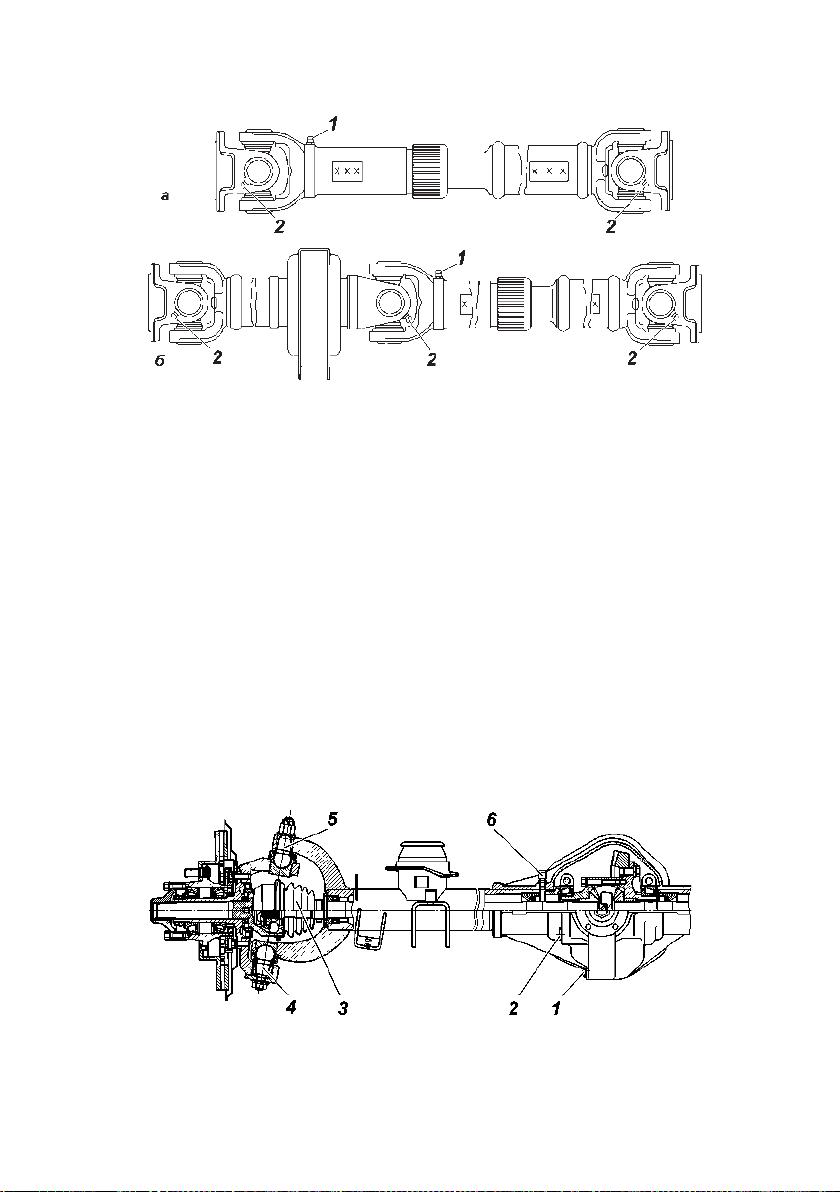

Рис. 9.17. Карданный вал:
а-безпромежуточнойопоры;
б-спромежуточнойопорой
1 -пресс-масленка для смазки шлицевого соединения; 2 -пресс-масленка для смазки
игольчатых подшипников шарнира
Рис. 9.18. Передний мост с поворотными кулаками открытого типа:
1 -пробка сливного отверстия; 2 -пробка заливного отверстия; 3 -шарнир привода
переднего колеса; 4 -шкворень нижний; 5 -шкворень верхний; 6 -предохранительный
клапан
