190
3 (правая резьба). После регулировки контргайки затяните (см.
приложение 2).
В рулевом приводе автомобиля УАЗ ПАТРИОТ установлен
демпфер 2 (рис. 9.22) для поглощения ударов от неровностей
дороги и уменьшения вибраций на рулевом колесе. Демпферы не
требуют обслуживания и не подлежат ремонту. При появлении
повышенных вибраций на рулевом колесе необходимо проверить
дисбаланс колес, зазоры в шкворнях передних колес, рулевом
управлении, эффективность работы амортизаторов, в случае
неисправности демпфера, его следует заменить. Крепление
демпфера производится посредством резинометаллических
шарниров 1, при их износе (появление стуков, скрипов, расслоения
резины) шарниры требуется заменить.
Через каждые 15000 км пробега для pавномеpного износа шин
пpоизводите пеpестановку колес. Перестановка колес должна быть
побортовой – переднее и заднее колеса по одному борту меняются
местами (рис. 9.23). Запасное колесо в схеме перестановки не
участвует. При перестановке колес производите их балансировку.
Запасное колесо УАЗ Патриот крепится на кронштейне двери
задка тремя гайками и в зависимости от комплектации закрывается
пластиковым контейнером.

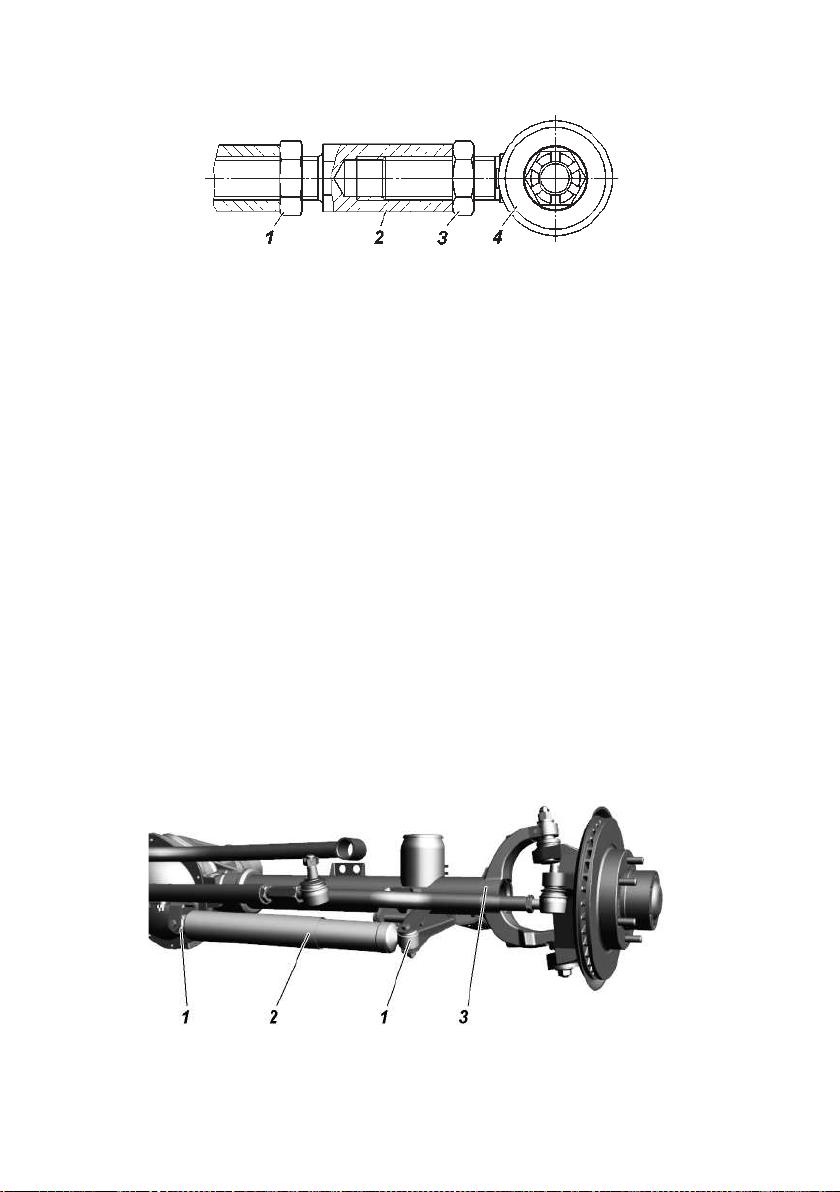

Рис. 9.21. Регулировка длины рулевых тяг:
1 -гайка с левой резьбой; 2 -регулировочный штуцер; 3 -гайка с правой резьбой; 4
-шарнир рулевых тяг
Рис. 9.22. Установка демфера (для УАЗ ПАТРИОТ):
1 -резинометаллические шарниры; 2 -демфер; 3 -передний мост
