Страницы: Стр:
206

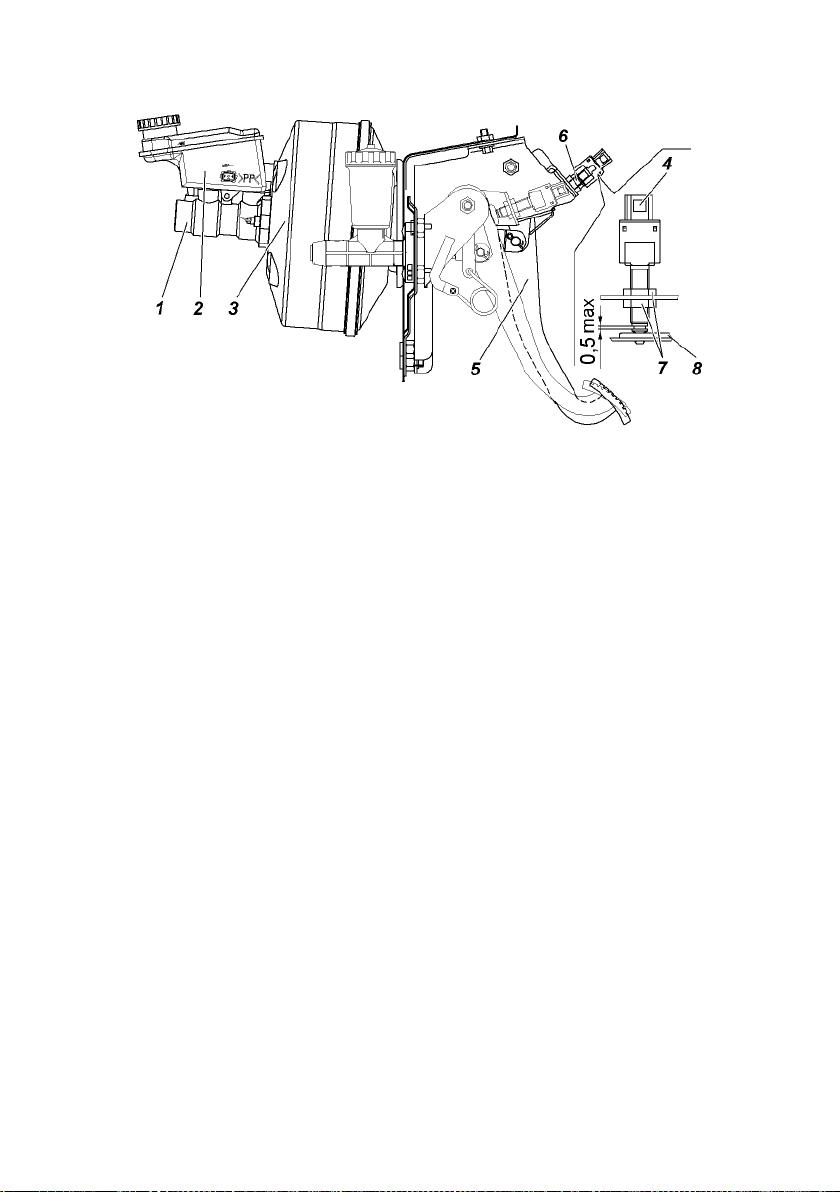

Рис. 9.31. Привод главного тормозного цилиндра:
1 -картер главного тормозного цилиндра; 2 -бачок; 3 -вакуумный усилитель; 4
-выключатели сигнала торможения; 5 -педаль тормоза; 6 -винт регулировочный; 7
-гайки; 8 -буфер
Свободный ход педали должен быть 5-8 мм. После регулировки
затяните гайку винта с моментом 14 - 18 Н•м (1,4 - 1,8 кгс•м).
Выключатели 4 регулируйте при помощи гаек 7, обеспечивая
зазор не более 0,5 мм, указанный на рисунке. После регулировки
затяните гайки с моментом 4 - 6 Н•м (0,4 - 0,6 кгс•м).
Стояночная тоpмозная система
Колесный стояночный тормоз действующий на тормозные
колодки задних колес (рис. 9.32).
ВНИМАНИЕ! После остановки автомобиля, необходимо
затормозитьегостояночнымтормозом.
При постановке автомобиля в холодное время года на
длительную стоянку, после движения по мокрым дорогам, не
используйте стояночный тормоз во избежание примерзания
колодок к барабану. В этом случае включите первую или заднюю
передачу (при любом, кроме нейтрального, положении рычага
раздаточной коробки), при необходимости, например на уклоне,
подложите под колеса клинья.
Колесный стояночный тормоз оснащен системой
автоматической компенсации износа фрикционных накладок
и не требует регулировки в процессе эксплуатации. Вместе с
тем, для обеспечения нормальной работы тормоза необходимо
следить за состоянием тросов привода и периодически
производить регулировку с целью компенсации их вытяжки и
ослабления при эксплуатации.
Страницы: Стр: 206
