4 - 9 Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема

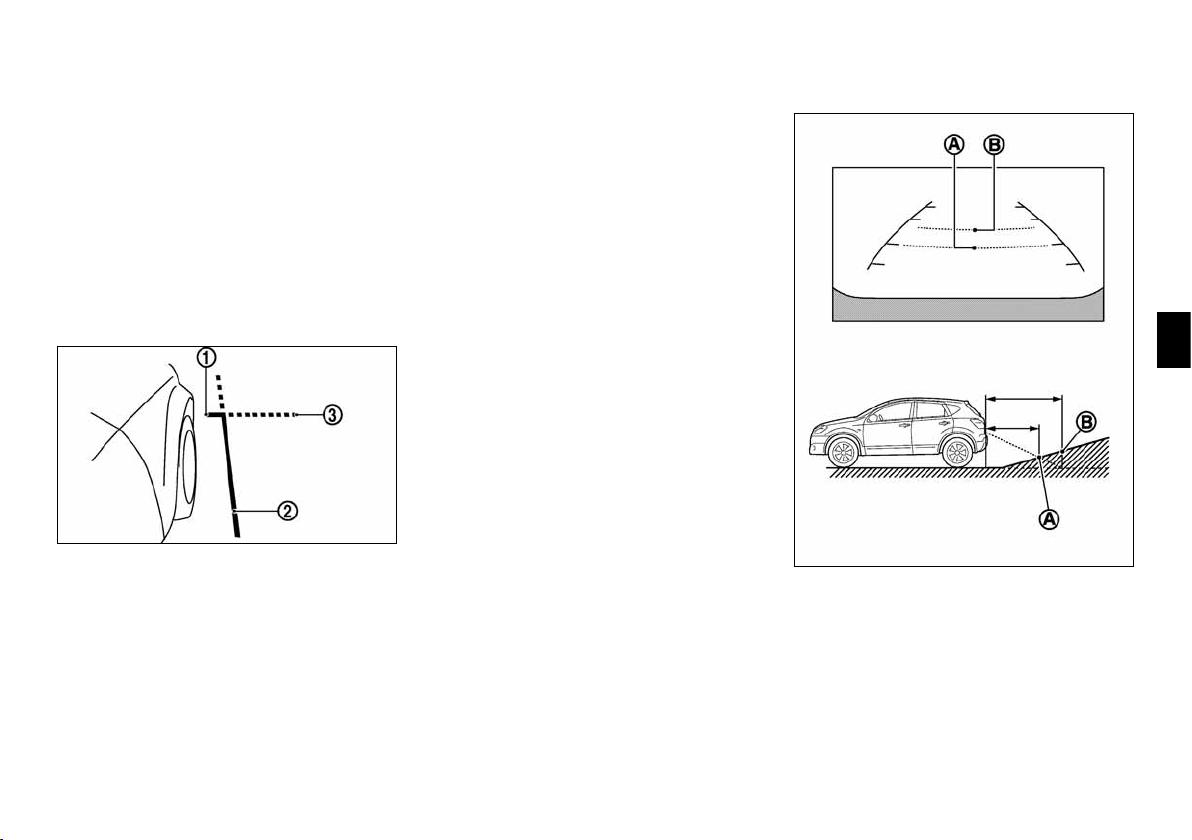

Движение на крутой подъем
При движении по крутому подъему, линии расстояния до
препятствия и линии габаритной ширины автомобиля на дис-
плее показывают меньшее расстояние, чем на самом деле.
Например, дисплей показывает расстояние 1 м до точки A,
однако фактическое место на подъеме, удаленное на 1 м от
автомобиля – это точка B. Обратите внимание, что любой
предмет на подъеме, на самом деле расположен дальше, чем
это кажется на дисплее.
Направляющие линии:
На мониторе будут показаны линии, обозначающие пример-
ную ширину автомобиля и ограничивающие переднюю часть
кузова.
Линия обозначает переднюю часть автомобиля.
Линия обозначает габаритную ширину автомобиля с уче-
том наружных зеркал заднего вида.
Продолжения передней и боковой линий отобра-
жаются на дисплее зеленой пунктирной линией.
РАЗНИЦА МЕЖДУ ПРОГНОЗИРУЕМЫМИ И
ДЕЙСТВИТЕЛЬНЫМИ РАССТОЯНИЯМИ
Линию расстояния до препятствия и линию ширины авто-
мобиля спереди и сзади можно использовать только для
справки, и только в том случае, когда автомобиль находит-
ся на ровной дороге с твердым покрытием. Расстояние до
препятствия, наблюдаемое на мониторе, служит только для
справки и может отличаться от фактического расстояния
между автомобилем и показанным препятствием.
Изображение высоких предметов, таких как бордюр •
или другой автомобиль, расположенных на стыке зон
обзора различных камер, может быть искажено или не
показано.
На дисплее не могут быть показаны предметы, находя-•
щиеся выше поля обзора камеры.
Вид сверху может быть искажен, если положение каме-•
ры меняется.
Линии, нанесенные на парковке, на дисплее могут быть •
искажены, если они находятся на стыке поля обзора
различных камер. Искажение увеличивается по мере
удаления автомобиля от линии.
Вид боковой части переднего плана, автомобили
с левосторонним управлением (LHD)*
*: Для автомобиля с правосторонним управлением (RHD),
изображение на дисплее будет зеркально симметричным.
Вид спереди и сбоку
ВНИМАНИЕ
Фактическое расстояние до препятствий может отличаться
от показанного на экране.
