на 20-30 мин в чистый бензин и тщательно зачистите наждачной
бумагой или металлической щеткой.
После снятия баpабана убедитесь в отсутствии течи из
колесных цилиндров, а также в надежности кpепления колесных
цилиндpов к щитам. Обращайте внимание на состояние защитных
колпаков 3 (рис. 9.27) колесных цилиндров и их установку, степень
износа фpикционных накладок, а также состояние тоpмозного
баpабана.
Защитные колпаки должны быть плотно установлены в гнездах
поршня и цилиндра и не должны иметь повреждений.
Если на рабочей поверхности барабана имеются глубокие
риски, задиры или неравномерный износ, то произведите
расточку барабана, базируясь на центральном отверстии барабана.
Максимально допустимый диаметр расточенного барабана
рабочего тормоза – 281 мм.
Переставлять тормозные барабаны с одной ступицы на другую
не рекомендуется, так как это приводит к увеличению биения
рабочих поверхностей барабана.

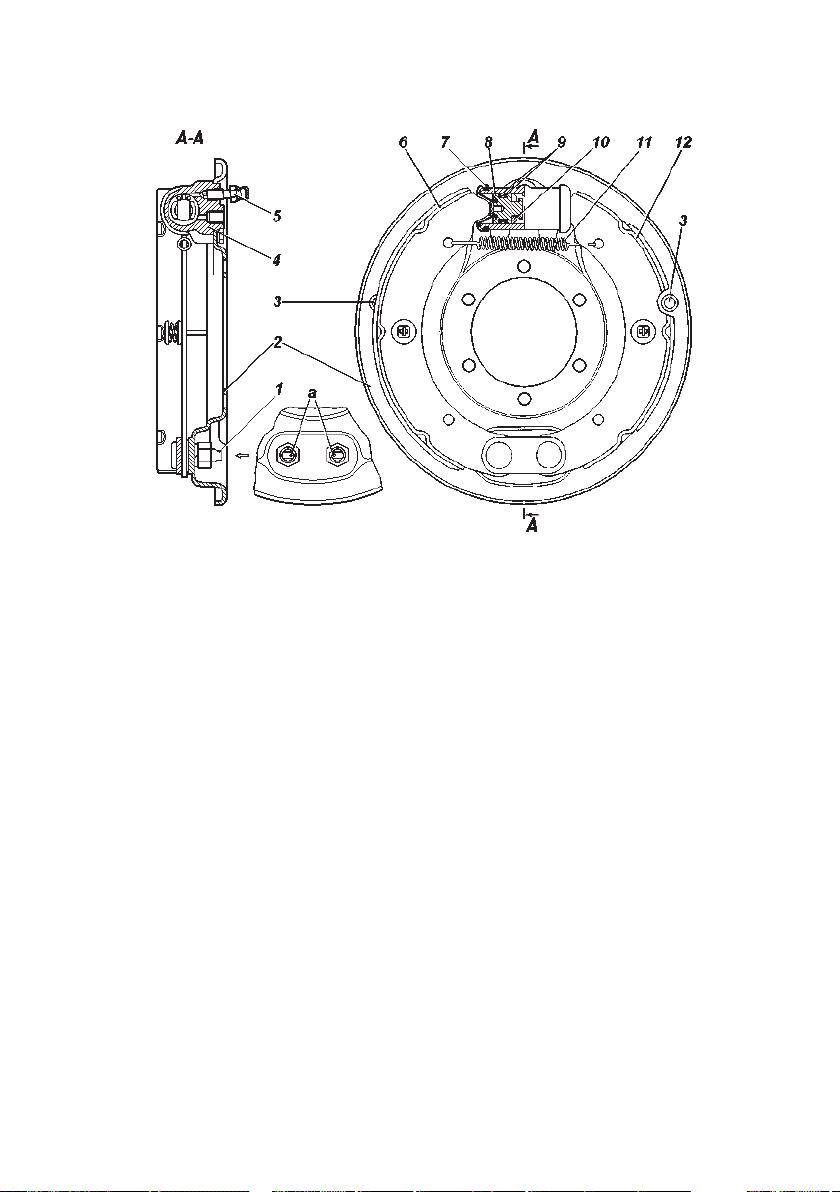

Рис. 9.28. Тормоз заднего колеса (Вариантное исп. 2):
а -метки на опорных пальцах; 1 -опорные пальцы; 2 -щит; 3 -отверстия для
визуального контроля состояния тормозных накладок; 4 -колесный тормозной
цилиндр; 5 -перепускной клапан; 6,12 -тормозные колодки; 7 -защитный колпак;
8 -поршень; 9 -уплотнительные кольца; 10 -упорное кольцо; 11 -стяжная пружина
