180
Ведущие мосты
Следите, чтобы уpовень масла в каpтеpе был у нижней кpомки
заливного отвеpстия.
Масло сливайте чеpез отвеpстие 1 (рис. 9.18), pасположенное
в нижней части каpтеpа, пpи этом вывинчивайте и пpобку 2
заливного отвеpстия.
Осевой зазор в подшипниках ведущей шестерни главной
передачи более 0,05 мм не допускается, т. к. при его наличии
происходит быстрый износ зубьев шестерен и возможно
заклинивание моста. Проверку наличия осевого зазора в
подшипниках производите покачиванием ведущей шестерни за
фланец крепления карданного вала.

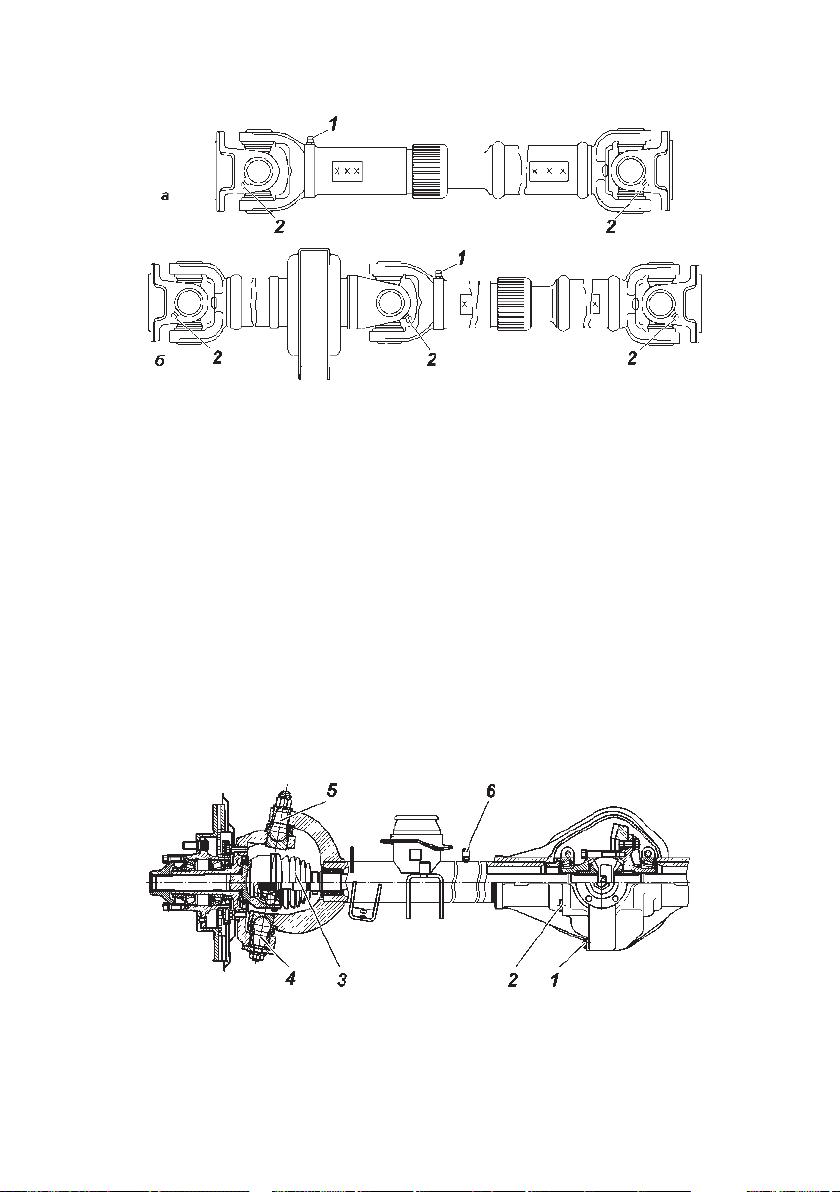

Рис. 9.17. Карданный вал:
а-безпромежуточнойопоры;
б-спромежуточнойопорой
1 -пресс-масленка для смазки шлицевого соединения; 2 -пресс-масленка для смазки
игольчатых подшипников шарнира
Рис. 9.18. Передний мост с поворотными кулаками открытого типа:
1 -пробка сливного отверстия; 2 -пробка заливного отверстия; 3 -шарнир привода
переднего колеса; 4 -шкворень нижний; 5 -шкворень верхний; 6 -предохранительный
клапан
