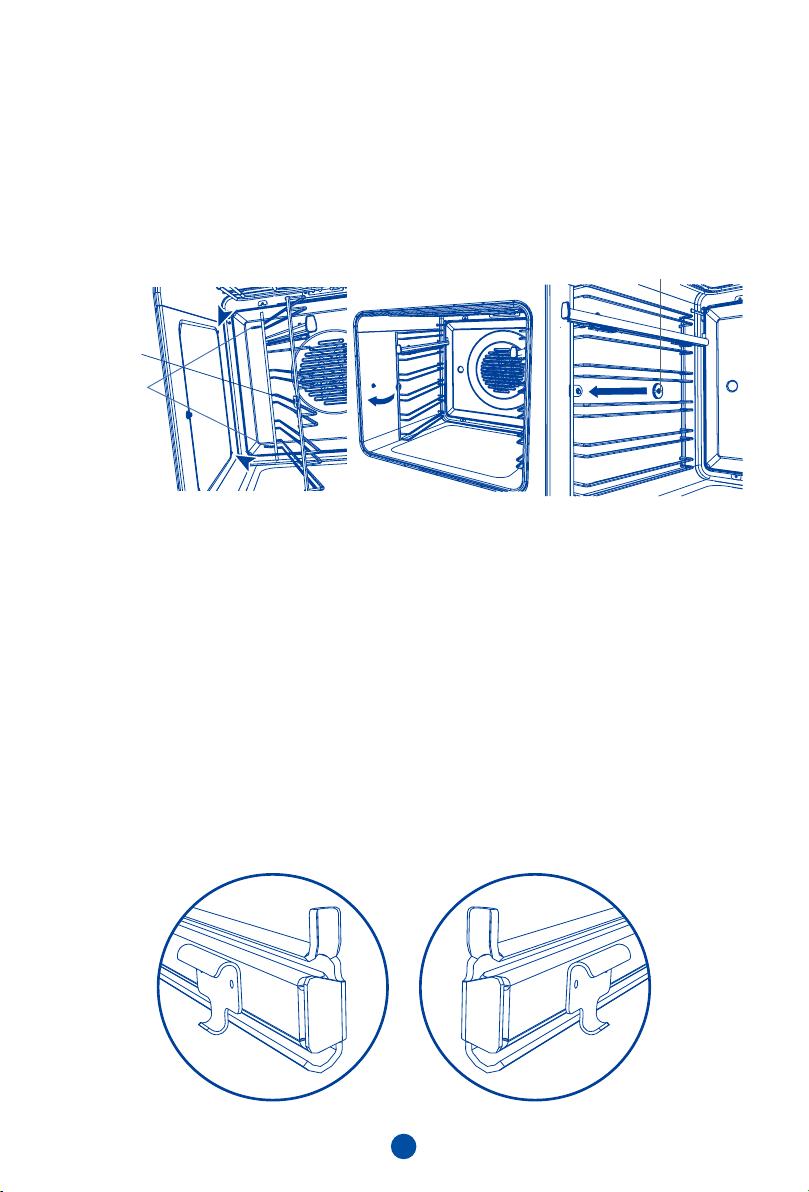

Установка боковой стойки на место:
1. Вставьте задние штыри боковой стойки в отверстия в задней части
духовки.
2. Вставьте передний упор боковой стойки поверх крепежного винта.
3. Установите на место крепежную гайку. Для затяжки гайки можно
использовать монету.
38
Replace the side rack:
1. Slide the rear prongs of the side rack into the holes at the rear of
the oven.
2. Fit the side rack front tab over the xing screw.
3. Replace the xing nut. You may use a coin to tighten the nut.
Fixing nut
Side rack
Rear prongs
Removing and retting the sliding shelf supports (purchased
separately)
IMPORTANT!
Compact ovens only:
The sliding shelf supports cannot be used on shelf positions 3 and 4.
To t
1. Ensure the slides are the correct way around (the front of the
slide has the triangular shaped tab as shown).
2. Fit the top of the clips over the side rack, the front clip should be
tted as close to the front of the side rack as possible. Make sure
the rear clip has engaged.
3. Rotate the slide down and ‘click’ the bottom of the clips into
place.
pilCpilC
TabTab
Боковая стойка
Задние штыри
Крепежная гайка
Снятие и повторная установка скользящих опор полок (приобретаются
отдельно)
ВАЖНО!
Только для компактных духовок:
Скользящие опоры полок не могут использоваться в положениях 3 и 4.
Установка
1. Убедитесь, что направляющие расположены правильным образом
(на передней части направляющей должен быть выступ треугольной
формы, как показано на рисунке).
2. Вставьте верхние части зажимов поверх боковых стоек. Передний
зажим должен быть вставлен как можно ближе к переднему концу
боковой стойки. Убедитесь, что задний зажим закреплен.
3. Поверните направляющую вниз и вставьте нижнюю часть зажимов
«до щелчка».
Зажим Зажим
Выступ Выступ
