Система зарядки

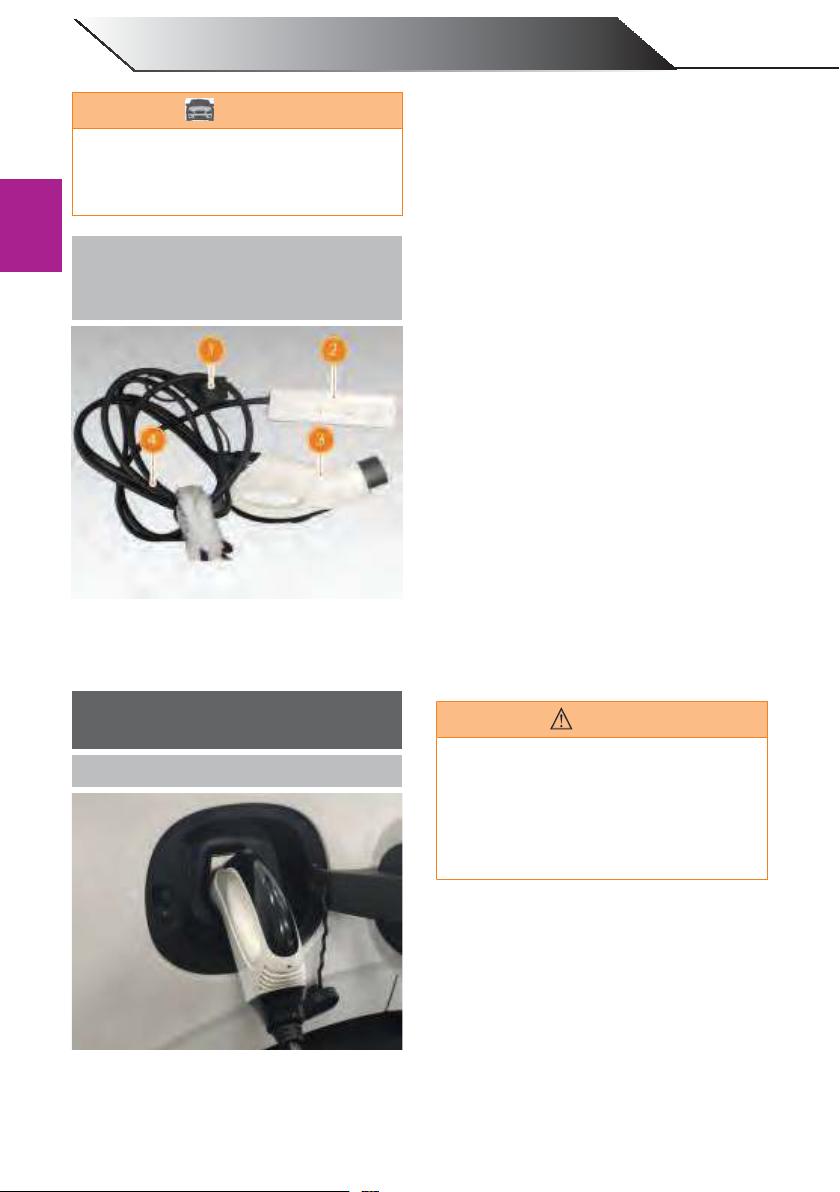

Бортовое подключаемое
оборудование для разряда
тяговых АКБ*
1. Заглушка разъема бортового пистолета для разрядки
2. Удлинитель 220 В
3. Пистолет для разрядки
4. Кабель пистолета для разрядки
Бортовой бытовой зарядный
пистолет переменного тока
Порядок действий
1. Установите селектор в положение Р, включите элек-
тромеханический стояночный тормоз (ЕРВ).
2. Перед началом зарядки рекомендуется переключа-
тель запуска поставить в положение OFF (выключено)
и выключить кондиционер.
Если не переключиться в положение OFF (выключено),
может произойти следующее:
a) После зарядки автомобиль не выключится.
b) Низковольтная аккумуляторная батарея 12 В будет
сильно разряжена.
c) Автомобиль не будет запускаться и заряжаться.
3. Откройте крышку лючка и защитную крышку зарядной
розетки переменного тока.
4. Из багажного отсека достаньте набор бортового зарядно-
го оборудования и выньте бортовой зарядный пистолет.
5. Выньте из пистолета заглушку.
6. Проверьте, надежно ли заземлена трехконтактная ро-
зетка бытовой электросети.
7. При зарядке зарядный пистолет автоматически бло-
кируется. После завершения зарядки, если вам нуж-
но отсоединить зарядный пистолет, сначала нажмите
кнопку разблокировки на смарт-ключе, а затем после
разблокировки выньте зарядный пистолет.
8. Вставьте заглушку пистолета на место и отсоедините
бортовой зарядный пистолет от источника питания.
Намотайте кабель на пистолет и уберите его обратно
в комплект зарядного оборудования.
9. Уберите набор зарядного оборудование на свое ме-
сто в багажном отсеке, чтобы он не болтался при тря-
ске автомобиля на неровностях дороги.
10. После завершения зарядки закройте защитную
крышку зарядной розетки, нажмите на левую сто-
рону крышки лючка зарядной розетки переменного
тока, закройте лючок и зафиксируйте замок крышки
лючка зарядной розетки.
ВНИМАНИЕ!
Из-за различных комплектаций электромобиля
режим работы контрольной лампы бортового
зарядного пистолета может отличаться. Смотрите
инструкцию к вашей модели зарядного пистолета.
ОПАСНОСТЬ!
При зарядке от бытовой сети выбранная розетка и ка-
бель-переходник должны как минимум выдерживать
номинальный ток, указанный на табличке зарядной
розетки переменного тока. Убедитесь, что трехкон-
тактная розетка бытовой электросети надежно зазем-
лена, в противном случае существует риск поражения
электрическим током.
