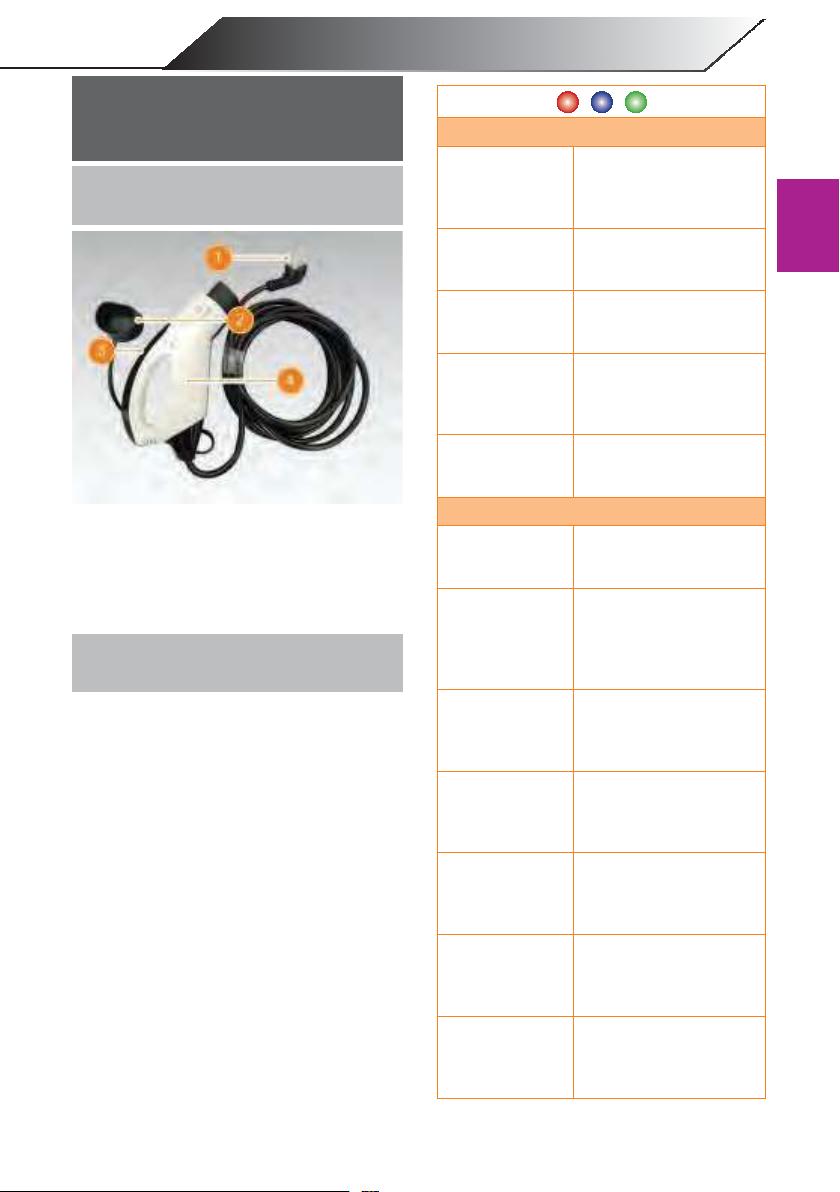

Система зарядки
Знакомство с бортовым
подключаемым зарядным
оборудованием
Бортовое подключаемое
зарядное оборудование
1. Вилка подключения к источнику питания бортового
зарядного пистолета.
2. Заглушка разъема бортового зарядного пистолета.
3. Кнопка разблокировки бортового зарядного писто-
лета.
4. Зарядный пистолет.
Контрольная лампа
зарядного пистолета.
Контрольная лампа зарядного пистолета может показы-
вать текущее состояние зарядки с помощью цветовой
индикации.
Значения световой индикации зарядки указаны в табли-
це ниже:
Режимы световой индикации зарядки:
Начальная стадия
(синий-зеленый-синий-крас-
ный) последовательное мига-
ние индикаторов в течение 1
секунды.
Ожидание соеди-
нения
Горит синий индикатор, а
красный и зеленый индикато-
ры выключены.
Зарядный пистолет
вставлен в правиль-
ном положении
Синий индикатор мигает, а
красный и зеленый индикато-
ры выключены.
Процесс зарядки в
нормальном режиме
Зеленый индикатор мигает
(медленно загорается и
гаснет), а красный и синий
индикаторы выключены.
Окончание зарядки
Горит зеленый индикатор, а
красный и синий индикаторы
выключены.
Таблица неисправностей
Отсутствие зазем-
ления
Зарядка может осуществлять-
ся, при этом горит красный
индикатор.
Самодиагностика
подключения элек-
тропитания – под-
ключение питания не
обнаружено
Зарядка остановлена, красный
индикатор мигает один раз,
повторяя цикл с интервалом в
3 секунды.
СР сигнал связи не
работает нормально
Зарядка остановлена, красный
индикатор мигает два раза,
через 3 секунды интервала
цикл повторяется.
Защита от скачков
напряжения
Зарядка остановлена, красный
индикатор мигает три раза,
через 3 секунды интервала
цикл повторяется.
Защита от перегруз-
ки по току
Зарядка остановлена, красный
индикатор мигает четыре
раза, через 3 секунды интер-
вала цикл повторяется.
Защита от утечки
тока
Зарядка остановлена, красный
индикатор мигает пять раз,
через 3 секунды интервала
цикл повторяется.
Перегрев контроль-
ной панели
Зарядка остановлена, красный
индикатор мигает шесть раз,
через 3 секунды интервала
цикл повторяется.
