Страницы: Стр:
47
Датчик 4, контролирующий температуру нагрева хозяйственной воды в бойлере
(датчик температуры бойлера), подключается к соответствующей клеммной колодке
с зажимами на два контакта, закреплѐнной стационарно внутри корпуса электрокотла
(См. Рис. 24). Полярность не имеет значения.

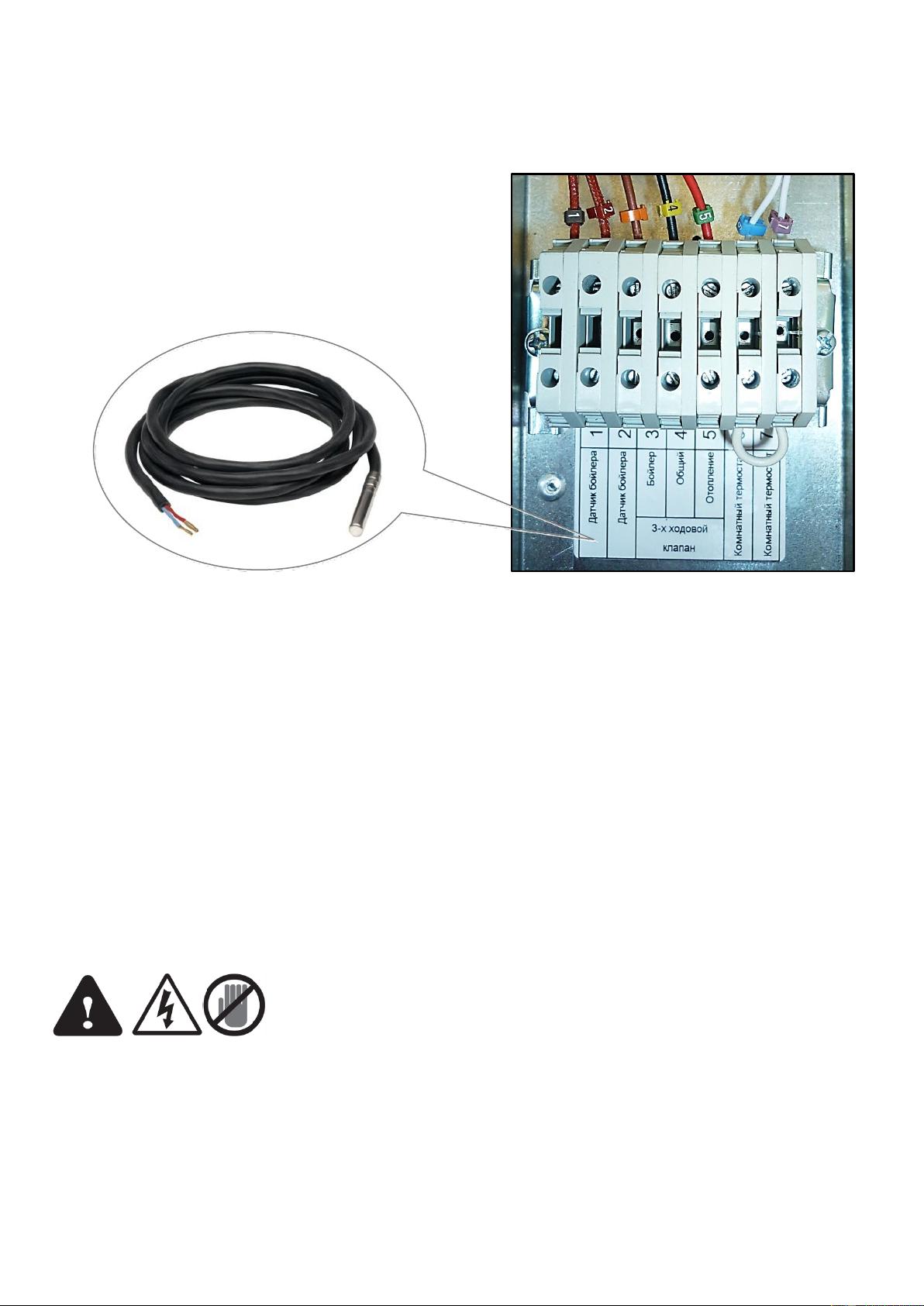

Рис.24 Подключение датчика температуры бойлера трѐхходового клапана «ARDERIA»
к клеммной колодке.
После того, как выполнены все необходимые действия по подключению емкостного
водонагревателя косвенного нагрева (бойлера) к электрокотлу Arderia, необходимо
в сервисном меню изменить параметры CL и РС.
CL Конструктивный параметр. Режимы работы электрокотла.
По умолчанию – 01.
Меняем значение параметра с 01 на 02
РС –Технологический параметр. Режимы работы электрокотла.
По умолчанию – 01.
Меняем значение параметра с 01 на 00
.
На клеммной колодке для подключения трѐхходового клапана во всех режимах
работы электрокотла том числе и в режиме «OFF») всегда присутствует
напряжение ~ 220 В. В целях предотвращения поражения электрическим током
не прикасайтесь к ней руками. Перед началом любых работ с электрокотлом,
его необходимо обесточить, то есть отключить от электросети.
Страницы: Стр: 46
