Электрокотѐл Arderia E может работать в связке с емкостным водонагревателем косвенного
нагрева (бойлером).
Система управления котлом отслеживает нагрев бойлера используя информацию,
полученную от погружного датчика температуры 4.
Электропривод трѐхходового клапана «ARDERIA» 3 подключается к соответствующей
клеммной колодке с зажимами, закреплѐнной стационарно внутри корпуса электрокотла
(См. Рис. 23).

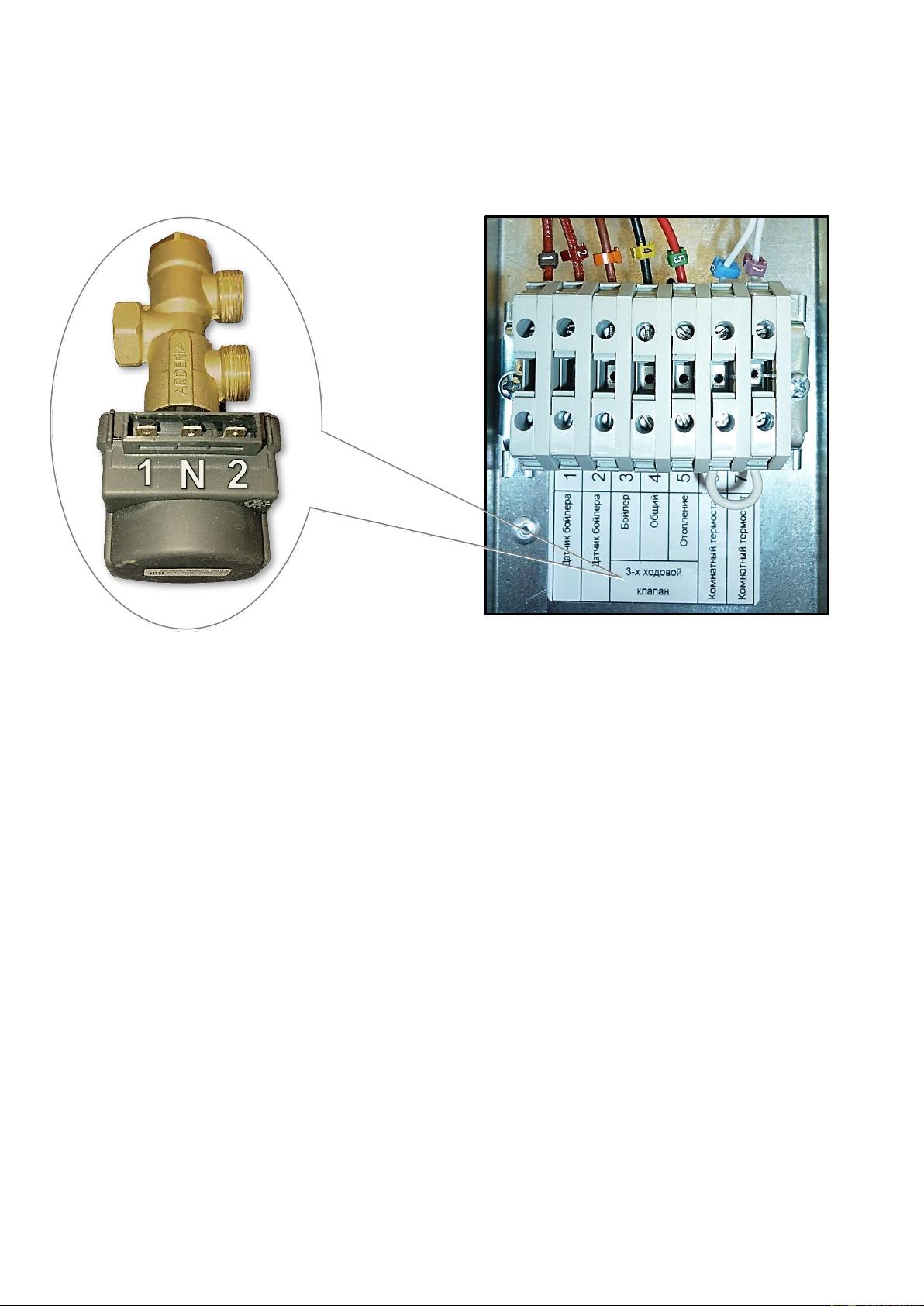

Рис.23 Подключение трѐхходового клапана «ARDERIA» к клеммной колодке.
Электропривод трѐхходового клапана «ARDERIA» 3 подключается к клеммной колодке
с помощью присоединительного трѐхжильного кабеля к соответствующим клеммам Рис. 23.
Более подробно порядок подключения трѐхходового клапана «ARDERIA» к электрокотлу
рассмотрен в техническом паспорте, который входит в комплект поставки изделия.
ВНИМАНИЕ! Электрические котлы Arderia Е с присоединѐнным к ним внешним
трѐхходовым клапаном «ARDERIA» могут работать в связке с любыми емкостными
водонагревателями косвенного нагрева (бойлерами). При монтаже бойлера в связке
с электрокотлом Arderia Е необходимо датчик бойлера (NTC 10 кОм длиной 1,5 м.)
поместить в гильзу бойлера 5 (См. Рис. 22), а провода завести в электрокотѐл
и присоединить к соответствующим контактам клеммной колодки.
ВНИМАНИЕ! Нагрев хозяйственной воды в емкостном водонагревателе косвенного
нагрева (бойлере), может занимать продолжительное время. Электрокотѐл работает
с приоритетом по ГВС, то есть при нагреве хозяйственной воды в бойлере отопление
не работает. Поэтому для нагрева хозяйственной воды в бойлере в режиме «Зима»,
предусмотрен алгоритм работы при котором соблюдается очередность работы
электрокотла на нагрев хозяйственной воды в бойлере и на отопление.
Автоматика, в период, пока температура хозяйственной воды в бойлере не достигла
значения установленного пользователем, каждые 30 мин. принудительно переводит
трѐхходовой клапан на отопление и 15 мин. греется контур отопления, а затем снова
возвращает его на нагрев бойлера.
