Arderia E

Данная инструкция на русском языке предназначена для отопительного котла Arderia E, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для отопительного котла представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
11

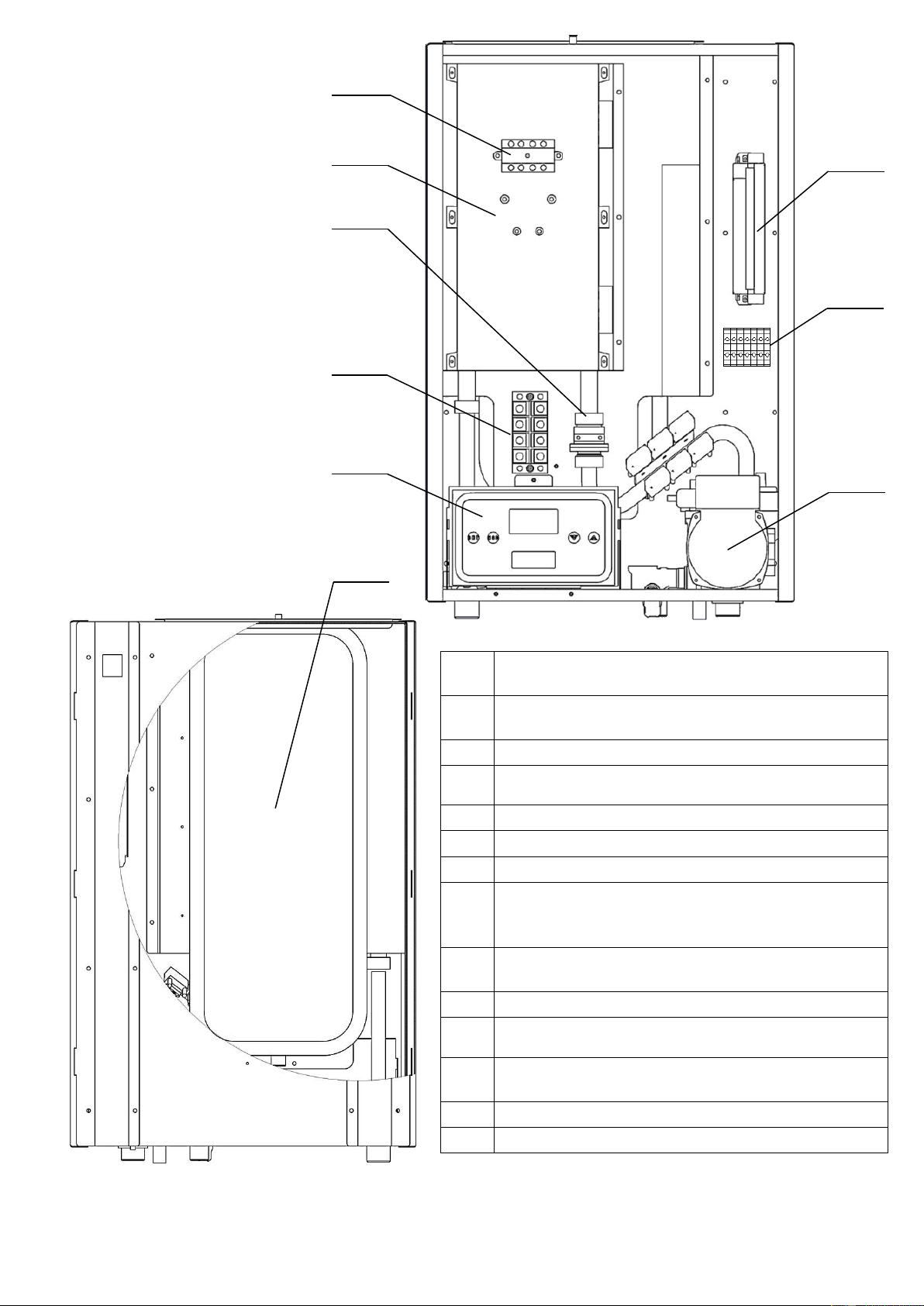

Рис. 2 Внутренне устройство
1
Термостат механический, защитный, силовой,
несамовозвратный, 130˚С, (датчик перегрева ТО)
2
Теплообменник с блоком ТЭНов
в термоизоляции
3
Блок ТЭНов
4
Термостат перегрева ОВ, биметаллический,
самовозвратный, 92˚С
5
Блок зажимов (клемная колодка )
6
Датчик (реле) протка ОВ с герконом
7
Датчик температуры ОВ, NTC 50 кОм, с клипсой
8
Интерфейс (панель) управления эл. котлом
с ЖК-дисплеем, манометром и кнопками
управления
9
Модуль (блок) контроля и управления
электрокотлом
10
Клеммная колодка внешних подключений
11
Симистор (триак) в одном корпусе
с супрессором (полупроводниковым диодом)
12
Циркуляционный насос трѐхскоростной, в сборе
с воздухоотводчиком и клапаном сброса давления
13
Кран подпитки
14
Расширительный бак (экспанзомат) 6 л.
14
2
5
1
6
9
10
12
8
Страницы: Стр: 10
