36
В случае возникновения перебоев в электроснабжении электрокотел выключится.
При возобновлении подачи электроэнергии электрокотел автоматически включится
без потери ранее установленных значений рабочих параметров. Если после
возобновления подачи электроэнергии котел не начнет работать, обратитесь
в специализированную сервисную организацию.
2. Подключение электрокотла к однофазной сети электроснабжения переменного тока
~ 220 В. Выполняется двухжильным (без заземляющего провода) или трѐхжильным
(с заземляющим проводом) кабелем с медными жилами определѐнного сечения
(См. Табл. 7). Выбор кабеля зависит от применяемой в схеме электроснабжения системы
заземления (Глава 1.7 ПУЭ)
ВНИМАНИЕ! В независимости от схемы электроснабжения к корпусу электрокотла
в обязательном порядке необходимо подключить заземление.

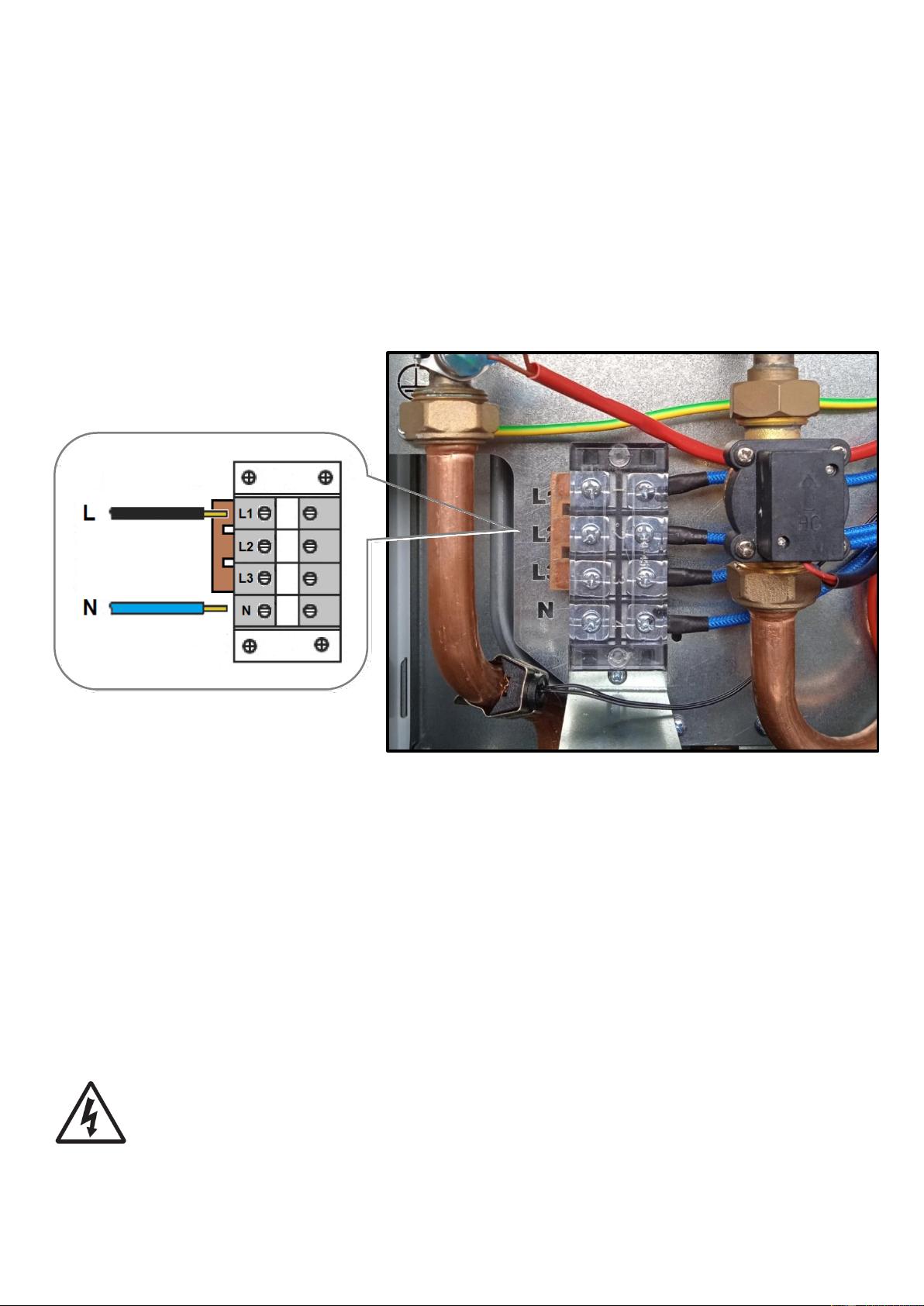

Рис. 15 Однофазное подключение
Подключение электрокотла к сети электроснабжения переменного тока 220 В. следует
проводить через дифференциальный автоматический выключатель, совмещающий в себе
функции автоматического выключателя (АВ) и устройства защитного отключения (УЗО).
Дифференциальный автоматический выключатель выбирается по току нагрузки
(См. Табл. 7). Для подключения однофазного котла к однофазной сети переменного тока
220 В необходимо подключать фазный провод к клемме L1, а нулевой провод (нейтраль)
к клемме N.
3. Подключение однофазного электрокотла к трѐхфазной сети переменного тока ~ 380
В. При производстве электрокотлов мощностью 4, 6 и 9 кВт между клеммами L1, L2 и L3
устанавливается перемычка.
Для подключения однофазного котла к трѐхфазной сети необходимо удалить
перемычку на клеммной колодке и руководствоваться инструкцией по подключению
для трѐхфазной сети (см. Раздел 10.5 пункт 1 данного руководства), а также изменить
значение параметра Lo с 08 (по умолчанию) на значение 12 (см. раздел 9.15 Параметры
работы котла, Табл. 5).
