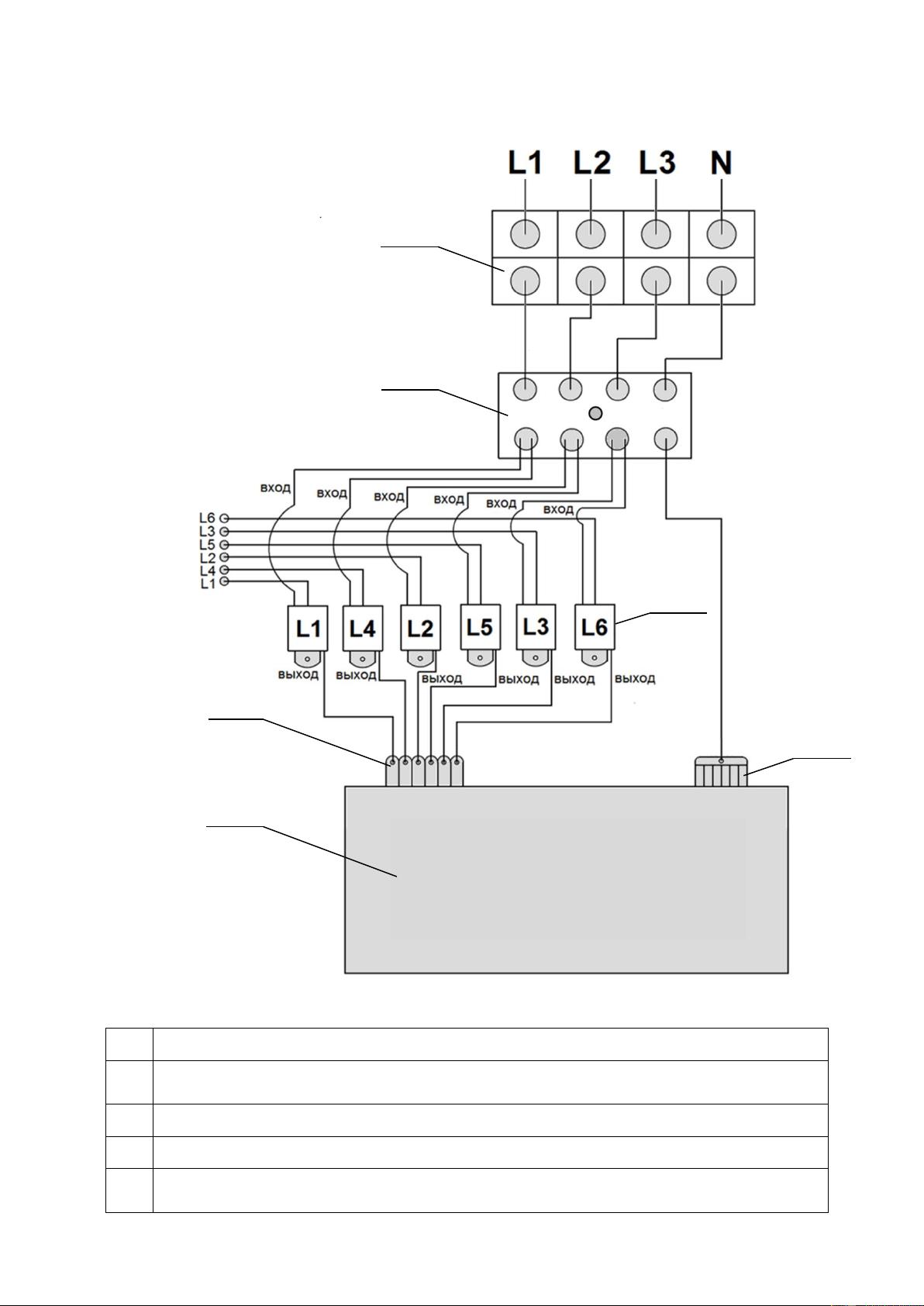

10.6 Схемы подсоединения блок - ТЭНа к сетям
электроснабжения
1
Блок зажимов БЗН 4,5 кв. мм, 45А, 4 пары (клеммная колодка)
2
Термостат механический, защитный, силовой, трѐхфазный,
несамовозвратный, 130˚С, 400В, 50A (датчик перегрева теплообменника)
3
Контакты ТЭНов
4
Теплообменник (блок ТЭНов)
5
Симистор (триак) - симметричный триодный (двунаправленный) тиристор
(тринистор), 800 В, 40А
Рис. 16
Теплообменник
(блок ТЭНов)
~ 380 В
3
3
4
5
1
2
к модулю
(блоку)
контроля
и
управления
