Электрокотѐл подключают к трехфазной сети электроснабжения переменного тока.
Убедитесь в наличии и надѐжности заземления!
Основным условием подключения электрокотла к электросети является
электробезопасность, то есть защита пользователя от поражения электрическим током.
Данное условие может быть выполнено только при обязательном наличии заземления.
Эксплуатация электрокотла без заземления категорически ЗАПРЕЩЕНА!
1. Подключение электрокотла к трѐхфазной сети электроснабжения переменного тока
~ 380 В. Выполняется четырѐхжильным (без заземляющего провода) или пятижильным
(с заземляющим проводом) кабелем с медными жилами определѐнного сечения
(См. Табл. 7). Выбор кабеля зависит от применяемой в схеме электроснабжения системы
заземления (Глава 1.7 ПУЭ).
ВНИМАНИЕ! В независимости от схемы электроснабжения к корпусу электрокотла
в обязательном порядке необходимо подключить заземление.
ВНИМАНИЕ! Блок-ТЭН является единым неразборным элементом электрокотла.
В случае выхода из строя одного или нескольких ТЭНов меняется весь блок целиком.
Перед подключением кабеля очистите внутренние и наружные поверхности корпуса
электрокотла от пыли и грязи.
Кабель питания прокладывается через кабельный ввод в нижней части электрокотла
(См. Рис. 13).

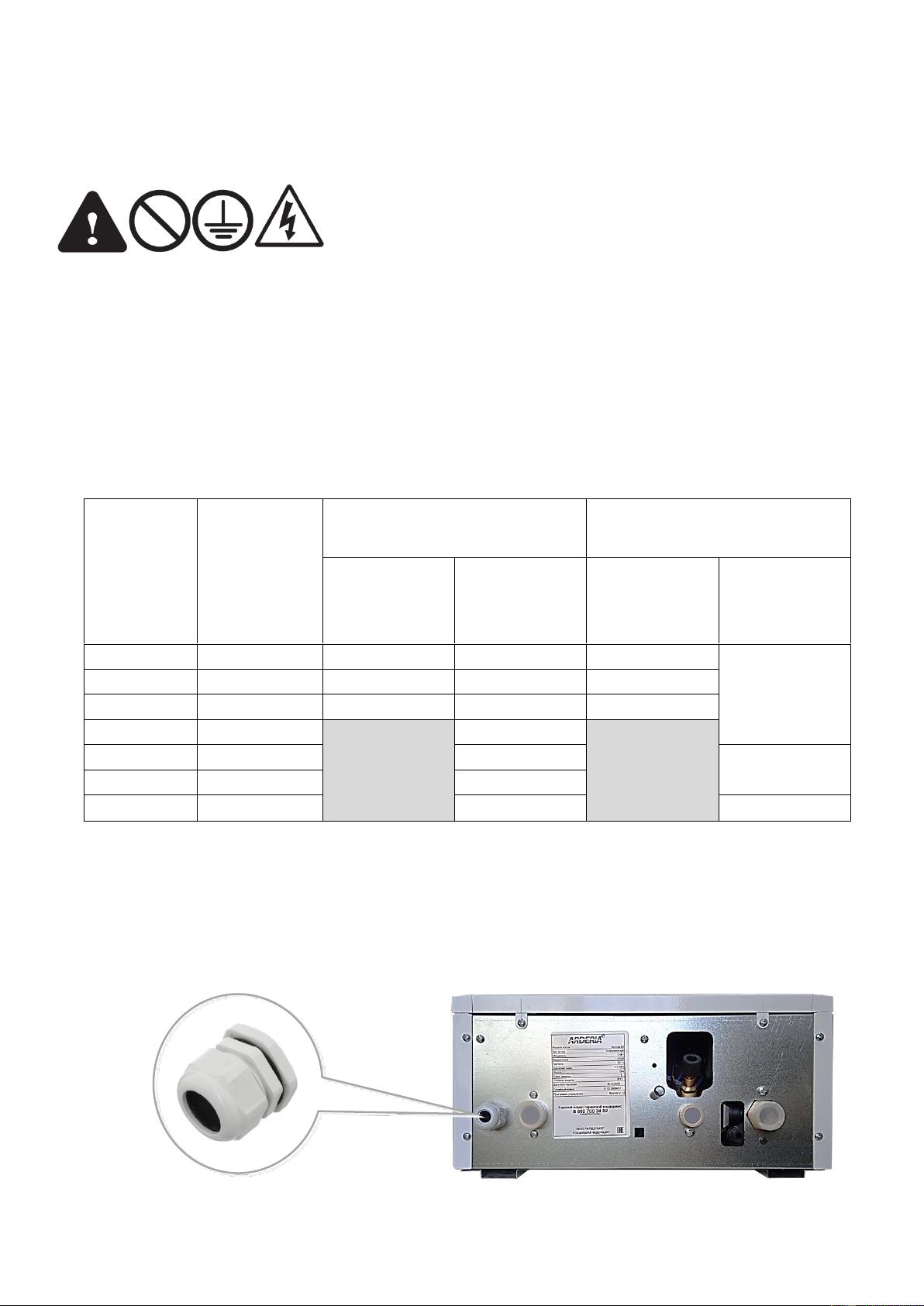

Рис. 13 Кабельный ввод
Мощность
Блок-ТЭН,
количество
ТЭНов и их
мощность
Максимальный ток через
фазу
Минимальное сечение
медных проводов
Одна фаза
220 В / 50 Гц
Три фазы
380 В / 50 Гц
Одна фаза
220 В / 50 Гц
Три фазы
380 В / 50 Гц
(фазы /
нейтраль)
3,9 кВт
3 х 1,3 кВт
19,1 А
6,4 A
2,5 кв. мм
2,5 кв. мм
6,0 кВт
3 х 2,0 кВт
28,7 А
9,6 A
4,0 кв. мм
9,0 кВт
6 х 1,5 кВт
43,2 А
14,4 А
6,0 кв. мм
12,0 кВт
6 х 2,0 кВт
19,2 А
16,2 кВт
6 х 2,7 кВт
26,0 А
4,0 кв. мм
19,8 кВт
6 х 3,3 кВт
31,7 А
24,0 кВт
6 х 4,0 кВт
38,4 А
6,0 кв. мм
Табл. 7
