Зарядка высоковольтной аккумуляторной батареи
Описание высоковольтных устройств

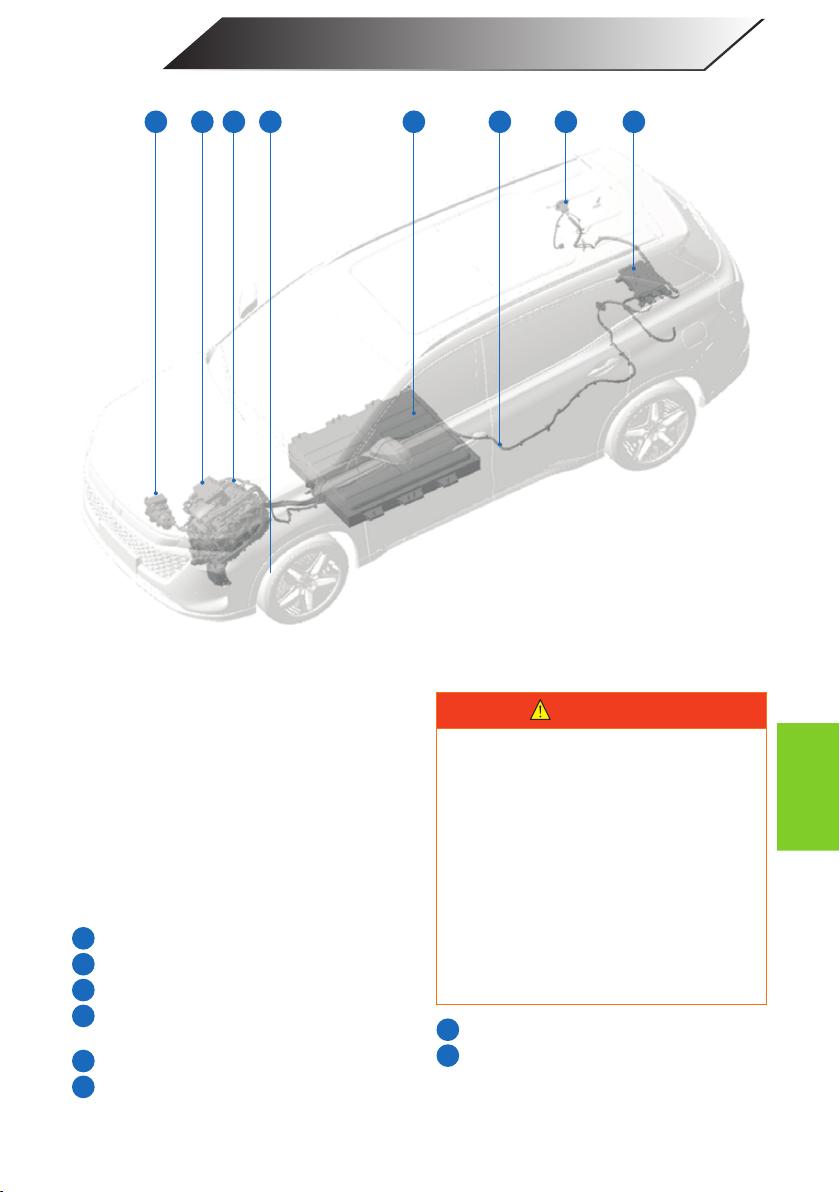

Иллюстрация. Рисунок приводится исключительно в качестве иллюстрации. На вашем автомобиле компоненты и их
расположение могут отличаться
01 03 05 06 07 0802 04
Краткое описание высоковольтных
компонентов
Высоковольтные компоненты и кабели автомобиля на-
ходятся в подкапотном пространстве, багажном отсеке
и интегрированы в шасси. Высоковольтные компоненты
помечены соответствующими обозначениями или пре-
дупреждающими надписями. Высоковольтные кабели
уложены в оранжевые гофрированные трубки. Не прика-
сайтесь к высоковольтным компонентам и кабелям и не
разбирайте их самостоятельно. В противном случае это
может привести к травмам, в том числе смертельным, и
повреждению автомобиля.
01
Электрический компрессор
02
Высоковольтный распределительный блок
03
Гибридная коробка передач
04
Нагреватель с положительным температурным ко-
эффициентом (PTC)
05
Высоковольтная аккумуляторная батарея
06
Высоковольтный жгут проводов
07
Зарядная розетка
08
Высоковольтное устройство «два в одном» (заряд-
ное устройство)
ПРЕДУПРЕЖДЕНИЕ!
• Никакие высоковольтные компоненты не пред-
назначены для самостоятельного техническо-
го обслуживания / ремонта. Не разбирайте, не
снимайте и не заменяйте высоковольтные ком-
поненты, кабели или разъемы самостоятельно.
Высоковольтные кабели имеют гофрированную
оболочку оранжевого цвета, по которой их легко
определить.
• Внимательно прочитайте предупреждения на
наклейках, прикрепленных к компонентам авто-
мобиля, если наклейки относятся к безопасности
пользователей.
• В случае возникновения пожара следует немед-
ленно связаться с местной пожарной службой.
