- 54 -

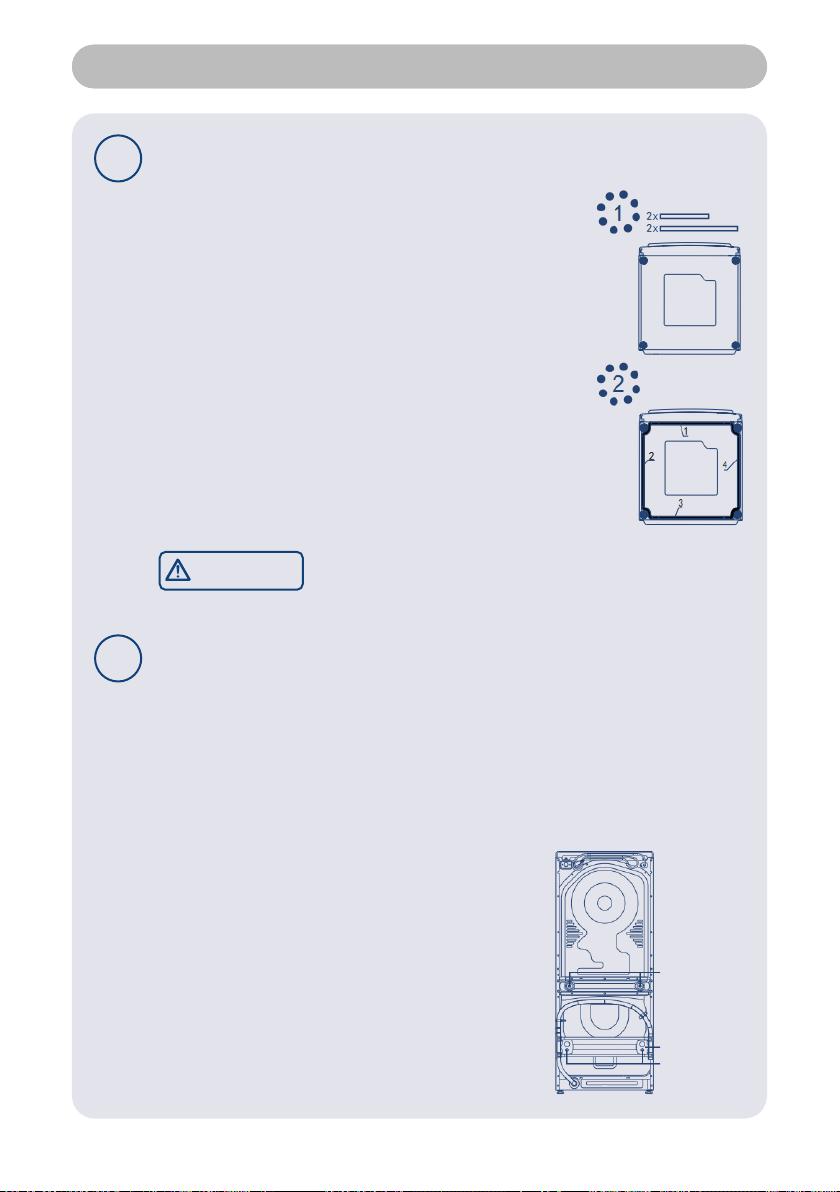

Қолданар алдында орнату және баптау
1Шуылды басуға арналған тығыздағыштарды
желімдеңіз
1 Бұйымды қаптамадан шығарыңыз.
2 Сыртқы қаптаманы және тасымалдау бөліктерін,
соның ішінде үстіңгі пенопласт қақпағын, пенопласт
негізін, төрт бұрыштық тіректерді және астыңғы
жағындағы ішкі көбік тірек блогын алыңыз, содан кейін
пластик қаптама қақпағын ашу керек.
3 Пенопласт негіздемені жерге қойып және кір жуатын
машинаны есігі жоғары қарап тұрғанына көз жеткізіп,
артқа қарай артқы қақпағы пенопласт негіздемеге
тірелгенге дейін баяу көлбеулету керек (1- сурет).
4 Жабдықтардан шуылды басуға арналған
тығыздағыштарды алып, екі жақты жағынан қорғаныш
қаптамасын шешу және оларды тіреу тақташасына
2-суретте көрсетілген 1-2-3-4 орындарға бекіту керек.
(2-сурет: екі неғұрлым қысқаларын 1 және 3
белгіленген орындарға, екі неғұрлым ұзындарын
2 және 4 белгіленген орындарға желімдеу керек).
5 Құрылғыны дұрыс қалыпта орнату керек.
Назар аударыңыз!
1 Шуылды басуға арналған тығыздағыштарды орнатқаннан кейін
тасымалдау бұрандаларын міндетті түрде бұрап алу керек, бұл ішкі
құрастырмасын сақтап, корпусты зақымдаудың алдын алады.
2 Шуылды басуға арналған тығыздағыштарды тіреу тақташасы шегінен
тыс жабыстыруға болмайды, бұл сыртқы түріне әсер етпеуі үшін керек.
2Қаптама және тасымалдау бөлшектерін жинаңыз
1 Бұйымды қаптамадан шығарыңыз.
2 Сыртқы қаптаманы және тасымалдау бөліктерін, соның ішінде үстіңгі
пенопласт қақпағын, пенопласт негізін, төрт бұрыштық тіректерді, тіреуіш
жолақты және ішкі пенопласт тірек блогын астынан алыңыз, содан кейін
пластик қаптама қақпағын шешіп алыңыз.
3 Артқы панельдегі тасымалдау бұрандаларын, қаптаманың қаттылық
күшейткішін, қаптама өзектерін, тасымалдау бұрандаларының гильзаларын
және машинаның ішкі құрамдауыштарын бекіту үшін пайдаланылатын
басқа бөлшктерді шешіп алу керек.
Төрт тасымалдау бұрандасын шешіп алып, кейін
артқы күшейткіш элементті шешіп, екі тығыздама
өзекті суыру керек (олардың қалпын оң жақтағы
суреттен қар.). Нақты қадамдар келесідей:
1 Төрт тасымалдау бұрандасын бұрама кілт
немесе №13 кілт көмегімен шешіп, қаптама
төлкесін суыру керек.
2 Қаптама қаттылық күшейткішін шешу.
3 Екі тығыздама өзекті шешу.
4 Тасымалдау бұрандаларының астынағы
бос саңылауларға алты саңылау бітеуіштерін
бекітіп, қаптама өзектері мен тасымалдау
бұрандаларын суыру керек.
Тасымалдау
бұрандасы
Қаптама
қаттылық
күшейткіші
Тығыздама өзек
