95
8. Подтяните гайки моментом 95±5 Нм, проверьте и доведите
до нормы давление воздуха в шине.
9. Закрепите заменённое колесо на кронштейне двери багаж-
ного отделения.
10. Установите на место декоративный колпак (при его на-
личии).
11. Установите домкрат и колёсный ключ на штатное место,
зафиксируйте ремнём.
ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
Монтажный блок с предохранителями 1 (рис. 81) и реле 2
крепится на специальных кронштейнах слева от рулевой ко-
лонки и закрывается снизу крышкой 3. Для доступа к монтаж-
ному блоку снимите его крышку, для чего отверните винты.
Неисправный предохранитель определяется по вышедшим
из строя цепям, защищаемым этим предохранителем, в со-
ответствии с таблицей 3, стр. 96. Сила тока, на которую рас-
считан предохранитель, указана на его лицевой части, а но-
мер предохранителя нанесён на корпусе монтажного блока.
Новый предохранитель должен иметь ту же маркировку по
току, что и заменяемый.
Схема размещения реле и предохранителей приведена на
рис. 81. Компоновка блока, установленного на Вашем авто-
мобиле, может отличаться от показанной на рис. 81.
ВНИМАНИЕ!
Категорически запрещается установка самодельной пе-
ремычки или предохранителя другого номинала взамен
перегоревшего.
В случае повторного выхода из строя предохранителя для
выяснения и устранения причин, вызвавших его оплавление,
Вам необходимо обратиться к дилеру LADA.
Дополнительно блоки реле с предохранителями системы
управления двигателем размещаются за монтажным блоком
слева от рулевой колонки. Предохранители имеют номинал
по току 15 А. Два предохранителя на 50 А защищают цепи
электровентиляторов системы охлаждения.
На стяжке аккумуляторной батареи в моторном отсеке нахо-
дятся предохранители блока АБС номиналов 5А, 25А и 40А, а
также предохранитель 50А обогрева ветрового стекла.
Плавкими предохранителями не защищаются электрические
цепи зажигания, пуска двигателя, генератора, реле ближнего
света фар, колодка подключения аудиоаппаратуры.

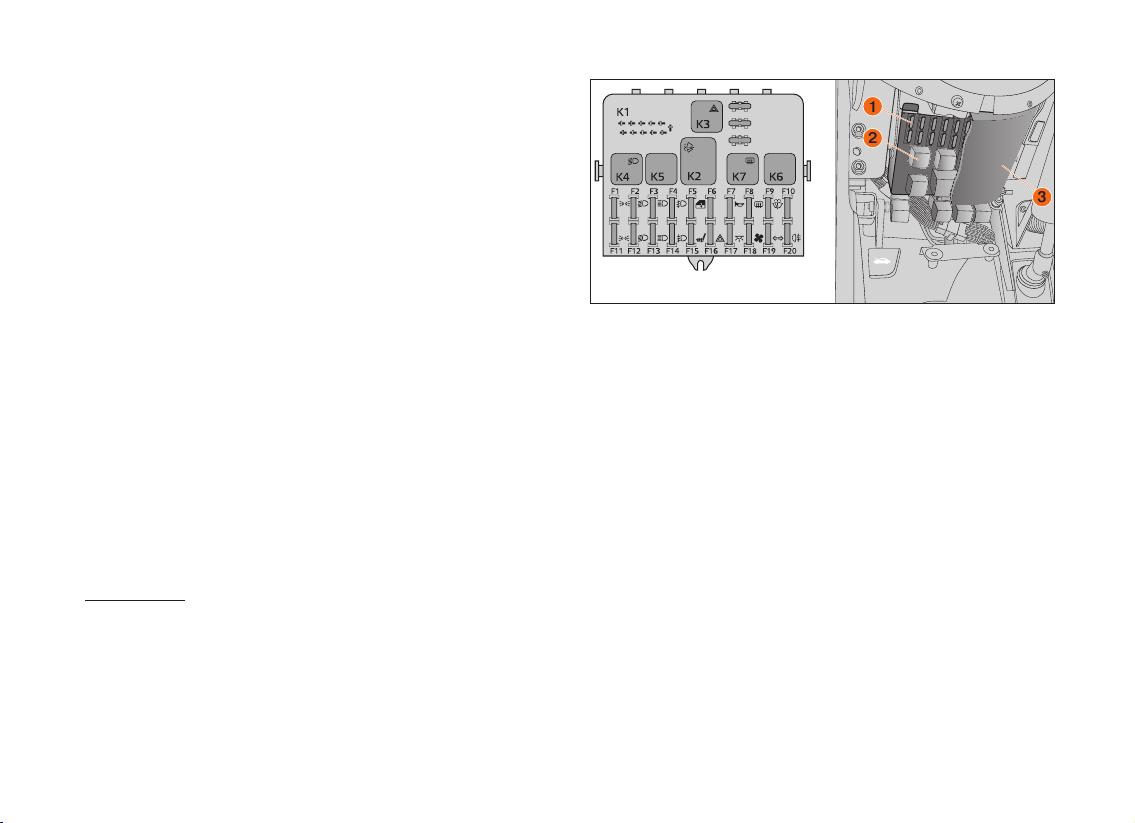

Рис. 81. Монтажный блок – схема установки
