руководство по эксплуатации и монтажу Centurion 15 33

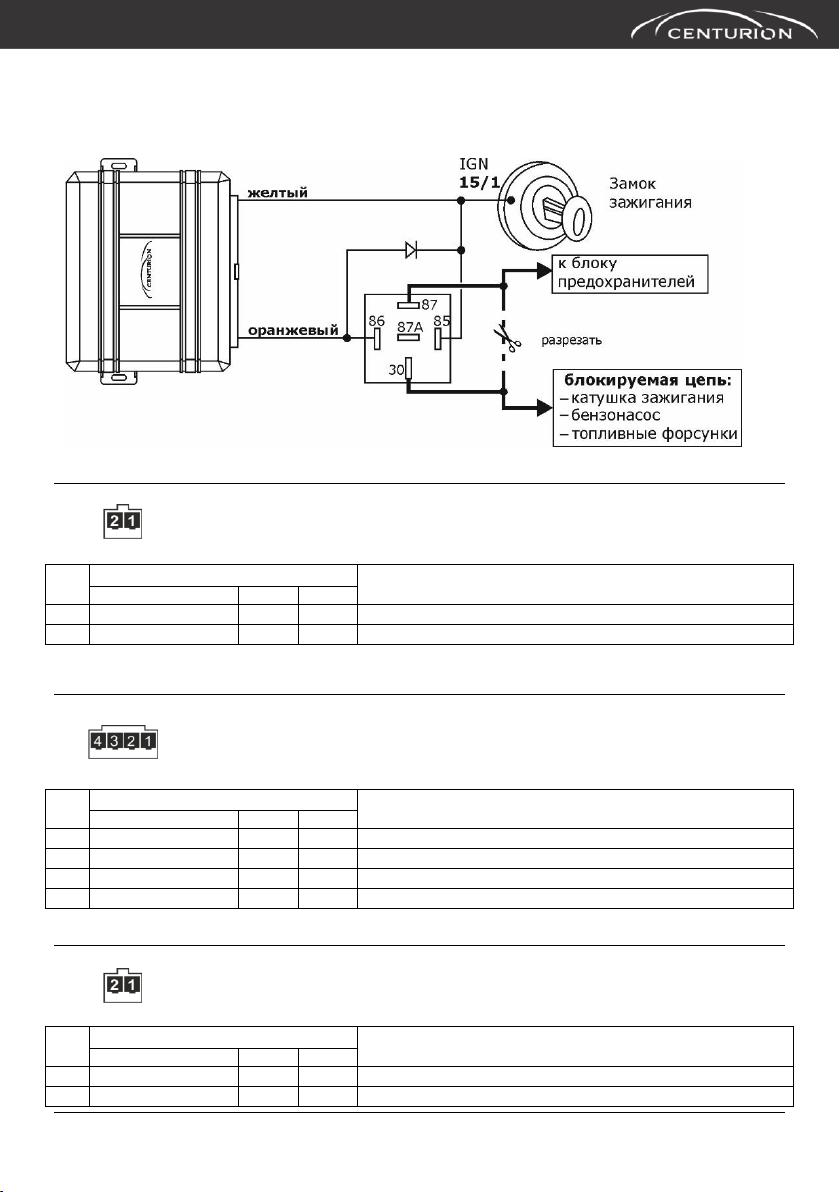

2. F16-2 «Активен при выключенном режиме охраны». Используется для бло-
кировки двигателя внешним реле с НР контактами реле.
Разъём X2: Светодиодный индикатор
белый, 2 контакта
вид со стороны проводов
Провод
Назначение цепи
цвет
см
AWG
1
Красный
90
24
Выход
2
Черный
90
24
«Масса»
Разъём X3 Датчик удара
белый, 4 контакта
вид со стороны проводов
Провод
Назначение цепи
цвет
см
AWG
1
Красный
90
24
Питание датчика, + 12 В
2
Черный
90
24
Питание датчика, «масса»
3
Синий
90
24
Вход «-» 1-й уровень
4
Зеленый
90
24
Вход «-» 2-й уровень
Разъём X4: Служебная кнопка
синий, 2 контакта
вид со стороны проводов
Провод
Назначение цепи
цвет
см
AWG
1
Серый
90
24
Выход
2
Черный
90
24
«Масса»
