руководство по эксплуатации и монтажу Centurion 15 27

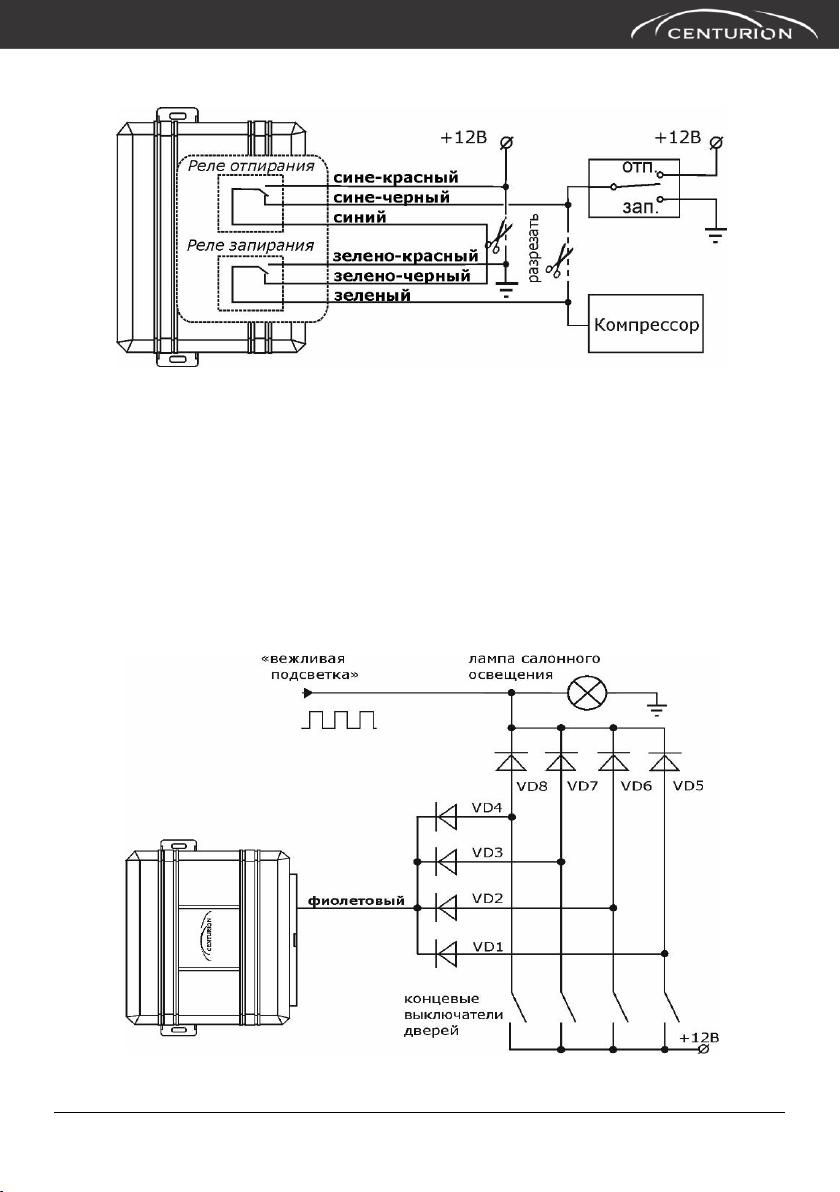

Подключение к системе пневматического управления замками
11. Коричневый провод – выход на сирену. На этом выходе формируются импуль-
сы положительной полярности различной длительности. Соедините этот провод с
красным проводом сирены. Черный провод сирены соедините с "массой". Если сире-
на с автономным питанием, следуйте инструкции прилагаемой к сирене.
12. Желтый провод - вход цепи зажигания, +12 В. Подключите к цепи, в которой
появляется напряжение +12 B, когда ключ зажигания находится в положении IGN и
отсутствует, когда ключ находится в положении OFF. При появлении на этом проводе
+12 В. В режиме охраны система включит тревогу.
13. Фиолетовый провод — вход датчиков дверей положительной полярности. При
открывании дверей на этом входе должен появляться потенциал 12 В. Подключите
провод к датчикам дверей (обычно связан с лампой салонного освещения).
В некоторых автомобилях непосредственное подключение требуется дополнительная
развязка диодами. Типовая схема такой развязки приведена на рисунке ниже.
Диоды VD1–VD4 типа 1N4007. Тип диодов VD5–VD8 определяется током потребления
ламп салонного освещения.
