руководство по эксплуатации и монтажу Centurion 15 25

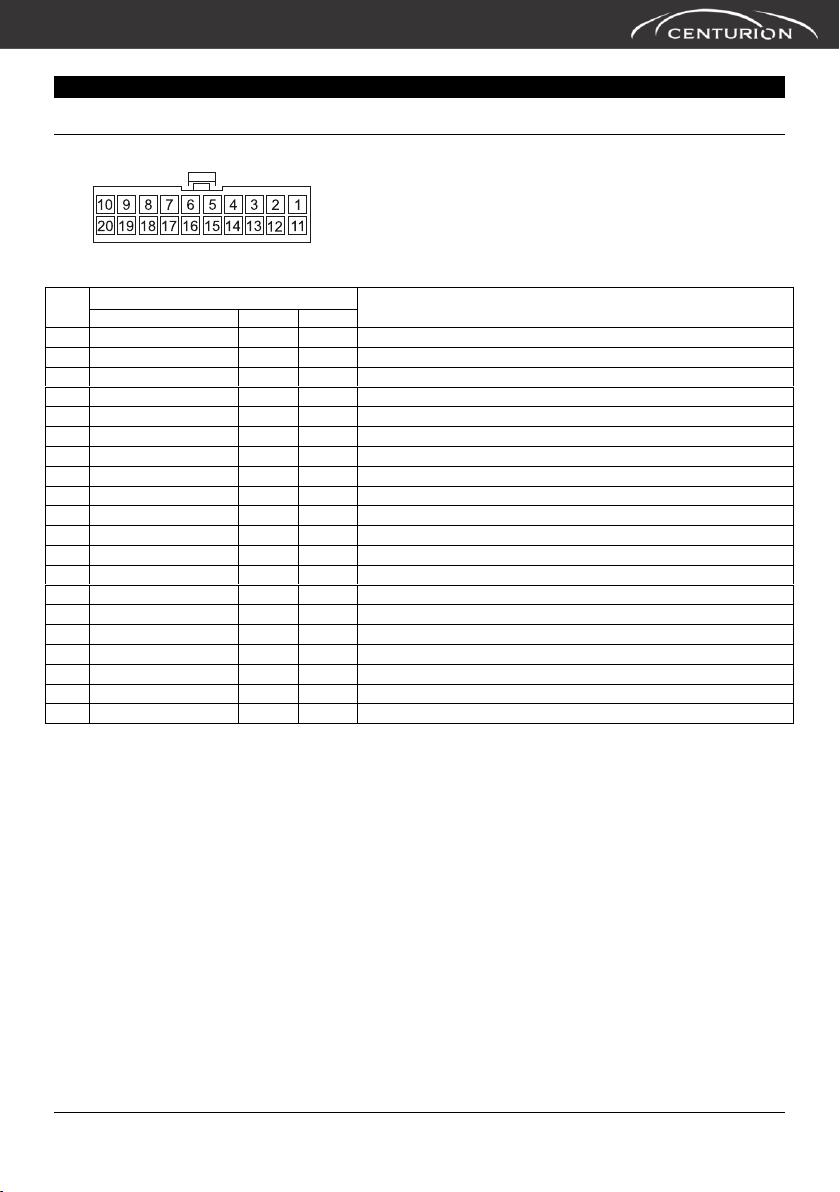

НАЗНАЧЕНИЕ ПРОВОДОВ
Разъём X1: Цепи входных и выходных сигналов
белый, двухрядный, 20 контактов
вид со стороны проводов
№
Провод
Назначение цепи
цвет
см
AWG
1
Черный
90
20
Питание сигнализации, - 12 В («масса»)
2
Красный
90
20
Питание сигнализации, + 12 В (предохранитель 15А)
3
Белый
120
20
Выход на световые сигналы
4
Красно-белый
90
20
Питание световых сигналов (предохранитель 10А)
5
Белый
120
20
Выход на световые сигналы
6
Зелено-черный
60
20
Нормально замкнутый контакт реле запирания
7
Зеленый
60
20
Общий контакт реле запирания
8
Зелено-красный
60
20
Нормально разомкнутый контакт реле запирания
9
Сине-черный
60
20
Нормально замкнутый контакт реле отпирания
10
Синий
60
20
Общий контакт реле отпирания
11
Коричневый
120
20
Выход на сирену, «+», 2 А
12
Желтый
90
20
Вход зажигания, «+»
13
Фиолетовый
30
20
Вход датчика дверей, «+»
14
Зелено-белый
90
20
Вход датчика дверей, «—»
15
Сине-белый
90
20
Вход датчика капота, «—»
16
Розовый
90
20
Вход датчика багажника, «—»
17
Бело-черный
60
20
Выход управления каналом №1, «—», 1 А
18
Серый
60
20
Выход управления каналом №2, «—», 1 А
19
Оранжевый
60
20
Выход блокировки двигателя, «—», 1 А
20
Сине-красный
60
20
Нормально разомкнутый контакт реле отпирания
1. Черный провод – общий провод центрального блока ("масса"). Соедините этот
провод с шасси автомобиля.
2. Красный провод - питание системы, защищен предохранителем 15 А.
Подключите его к проводу, идущему к плюсовой клемме аккумулятора.
3. Белый провод – выход для управления световыми сигналами. Подключите к
указателям поворотов или габаритным огням с одной стороны автомобиля.
4. Красно-белый провод – цепь питания световых сигналов, защищен предохра-
нителем 10 А. Подключите его к проводу, идущему к плюсовой клемме аккуму-
лятора.
5. Белый провод – выход для управления световыми сигналами. Подключите к
указателям поворотов или габаритным огням с другой стороны автомобиля.
6, 7, 8, 9, 10, 20 Зелено-черный, Зеленый, Зелено-красный, Сине-черный,
Синий, Сине-красный провода – релейные выходы сигнализации. По умолча-
нию используются для управления запиранием дверей, но при необходимости
могут быть поменяны местами с выходами «Канал №1» и «Канал №2». (См. стр.
22 «Таблица программируемых функций», Функция F15)
Ниже приведены типовые схемы подключения релейных выходов для управле-
ния запиранием дверей.
