28 инструкция по эксплуатации и монтажу Centurion 15
14. Зелено-белый провод вход датчиков дверей отрицательной полярности. При
открывании дверей на этом входе должна появляться "масса". Подключите провод к
датчикам дверей (обычно связан с лампой салонного освещения).

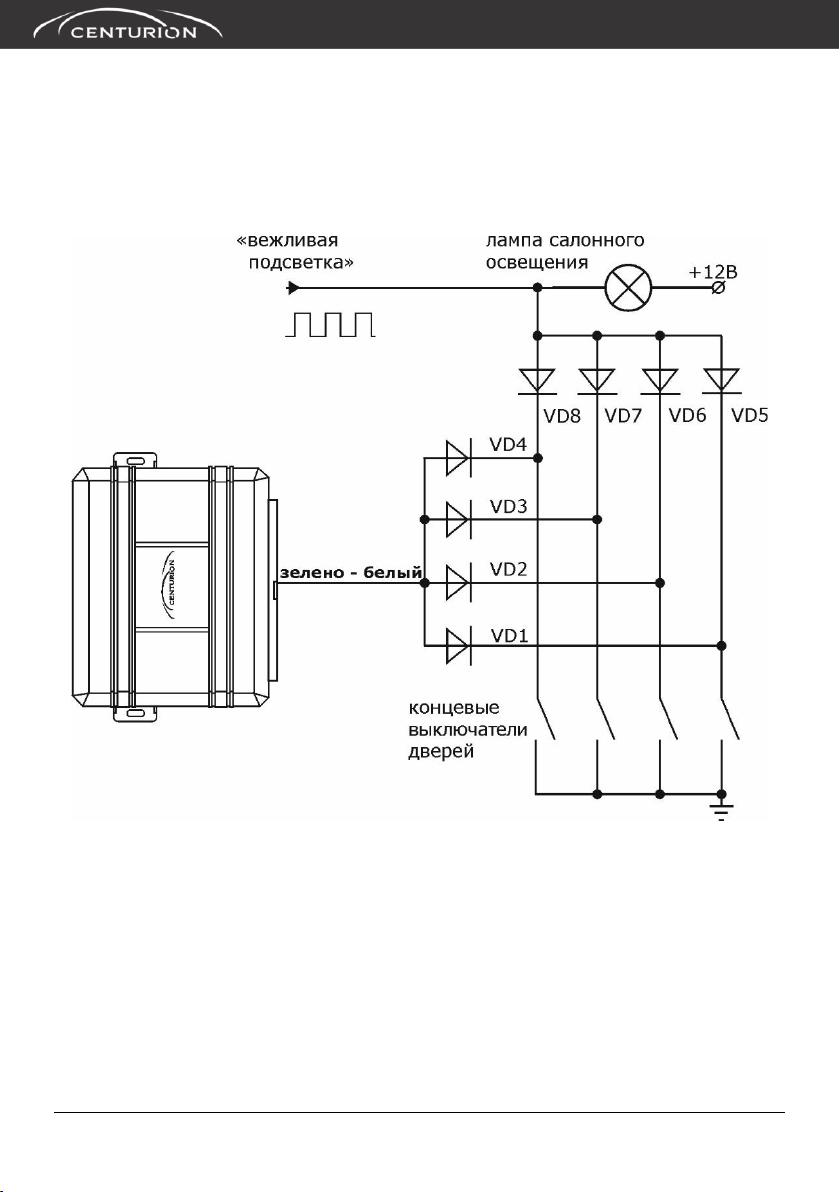

В некоторых автомобилях непосредственное подключение этого входа невозможно и
требуется дополнительная развязка диодами. Типовая схема такой развязки приве-
дена на рисунке ниже.
Диоды VD1VD4 типа 1N4007. Тип диодов VD5–VD8 определяется током потребления
ламп салонного освещения.
15. Сине-белый провод вход датчика капота. Подключите данный провод к кон-
цевому выключателю или к цепи в которой появляется потенциал "масса" при от-
крывании капота. Если штатный выключатель отсутствует, необходимо установить
выключатель, входящий в комплект сигнализации.
16. Розовый провод — вход датчика багажника. Подключите провод к датчику от-
крывания багажника. При открывании багажника на этом входе должен появляться
потенциал «масса»
