2
166
Вождение
Разъем питания для прицепа
Тип 2
заводским крепёжным кронштейном для
установки заднего тягового устройства, спо-
собны буксировать.
Только модели автомобилей, оснащенные
6EDEC16F62A6

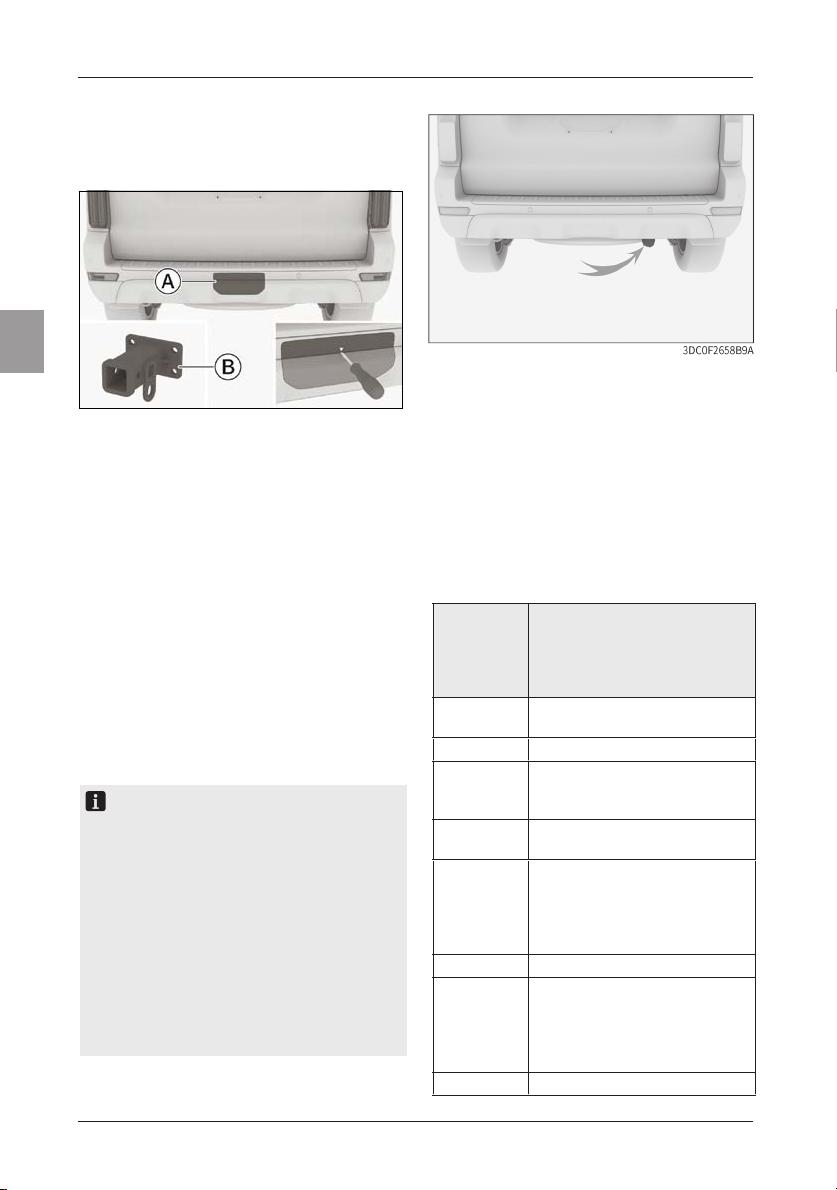

A
B
Крышка крепления тягового механизма
Крепежный кронштейн тягового механизма
Крепежный кронштейн буксировочного меха-
низма находится в багажном отделении и
при использовании должен быть установлен
первым.
Крепежный кронштейн тягового механизма
крепится четырьмя болтами в центральной
части поперечной балки кузова. При устано-
вке болтов требуется соблюдать крутящий
момент (190±15 Нм)и использовать клей для
резьбового крепления. Обратитесь в сервис-
ный центр для профессиональной установки.
Способ демонтажа крышки крепежного крон-
штейна тягового механизма: в месте, указан-
ном стрелкой на крышке, используйте плос-
кую отвертку, обернутую тканью, чтобы сна-
чала открыть верхнюю часть крышки, а
затем снять нижнюю часть.
Полезная информация
-
жна быть приобретена владельцем авто-
мобиля. При установке
дать инструкции производителя шаро-
вой опоры тягового механизма. Рекомен-
дуется производить установку в сервис-
›
ном центре.
После установки тягового механизма ре-
комендуется отключить функцию экс-
тренного торможения на малой скорости
системы помощи при парковке, чтобы из-
бежать случайного торможения автомо-
биля при движении задним ходом.
Шаровая опора тягового механизма дол
›
следует соблю-
Разъем питания (коннектор) для прицепа
расположен с правой стороны заднего бам-
пера. Разъем питания автомобиля - 13-кон-
тактный, если коннектор прицепа (буксира)
7-контактный, необходимо приобрести пере-
ходник самостоятельно.
Разъем питания соответствует стандартам:
GB/T 20718-2006, ISO11446:2004.
Контактные выводы разъема
Информацию о номерах контактных выво-
дов можно посмотреть на внутренней сторо-
не крышки разъема.
Номер
контактно-
го вывода
(место
контакта)
Функция
1Лампа левого указателя по-
ворота
2
Задняя противотуманная фара
3
Общие цепи обратного тока
для мест контакта №1 - 2 и
№4 - 8
4Лампа правого указателя по-
ворота
5
Правая задняя габаритная
фара, правые задние габарит-
ные огни, правые боковые сиг-
нальные фары, блок освеще-
ния заднего номерного знака
6Лампы стоп-сигнала
7
Левая задняя габаритная
фара, левые задние габарит-
ные огни, левые боковые сиг-
нальные фары, блок освеще-
ния заднего номерного знака
8Фара заднего хода
