PANDORA COMFORT РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ
26 27
Радиореле BTR-101 – периферийное устройство для транспортных
средств c бортовым напряжением 12B, предназначено для управле-
ния блокировкой двигателя.
Функции радиореле:
• блокировка двигателя при включении зажигания в отсутствии
радиометки и выключение блокировки двигателя при наличии
радиометки;
• автоматическая блокировка двигателя в отсутствии связи с моду-
лем при наличии несанкционированного движения;
• блокировка двигателя с учетом или без учета наличия движения
(функция «Блокировка двигателя по движению»);
• включение и выключение блокировки через интернет-сервис
(необходимо назначить программируемый канал в качестве блоки-
ровки).
Запись радиореле:
• подключите провод «1» к корпусу транспорта (масса);
• в мобильном приложении Pandora NAV BT перейдите в меню «Пе-
риферийные устройства» и нажмите «Войти в режим приживления»;
• соедините вместе провода «3» и «4», подключите их к постоянному
питанию +12B;
• подтверждением записи послужит отображение радиореле в мо-
бильном приложении;
• завершите запись, нажав «Выйти из режима приживления»;
• отсоедините провод «3», подключите провод «4» к цепи зажигания,
заизолируйте неиспользуемые провода.
Радиомодуль RHM-03BT – периферийное устройство для транс-
портных средств c бортовым напряжением 12B, предназначено для
управления блокировкой двигателя и управления замком капота с
учётом положения концевика.

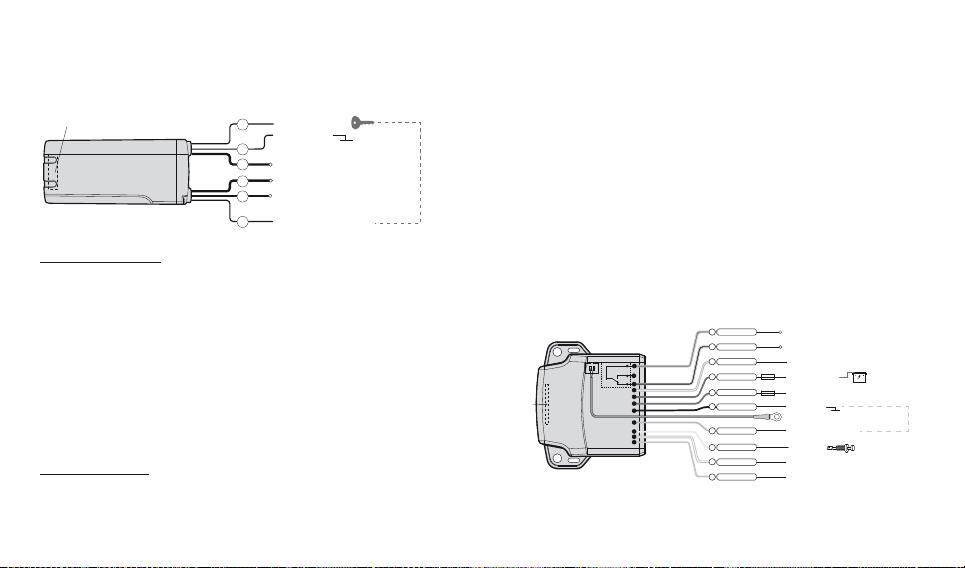

NC - Реле блокировки
NO - Реле блокировки
ПРОГРАММИРОВАНИЕ
ПИТАНИЕ (+12В)
ПИТАНИЕ (-)
3
2
6
СОM - Реле блокировки
Антенна 2.4GHz
1
5
4
nom 10A
max 20A
}
Соедините
при программировании
Антенна 2.4GHz
Вход «Капот»
Не используется
Не используется
(+/-)
15A*
3A*

NC – Реле блокировки
Выход (-/+12B) «Закрытие замка капота»
Выход (-/+12B) «Открытие замка капота»
Вход (+12B) «Питание цепи замка капота»
 
COM – Реле блокировки
Синий/Красн.
Синий/Чёрн.
Зел./Белый
Красный
Красный
Чёрный
Зелёный
Жёлтый
Синий/Белый
Синий
10
9
8
7
6
5
4
3
2
1
nom 10A
max 20A
}
 +12B
Соедините при
программировании
