PANDORA COMFORT РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ
18 19
• При укладке проводов необходимо избегать их соприкосновения
с острыми элементами и движущимися частями транспорта. Про-
кладку проводов через отверстия необходимо осуществлять через
специальные резиновые втулки.
• При коммутации проводов модуля оставляйте незначительный за-
пас по длине, обеспечивая достаточное их провисание, для исклю-
чения разрушения соединений при вибрации во время движения
транспорта.

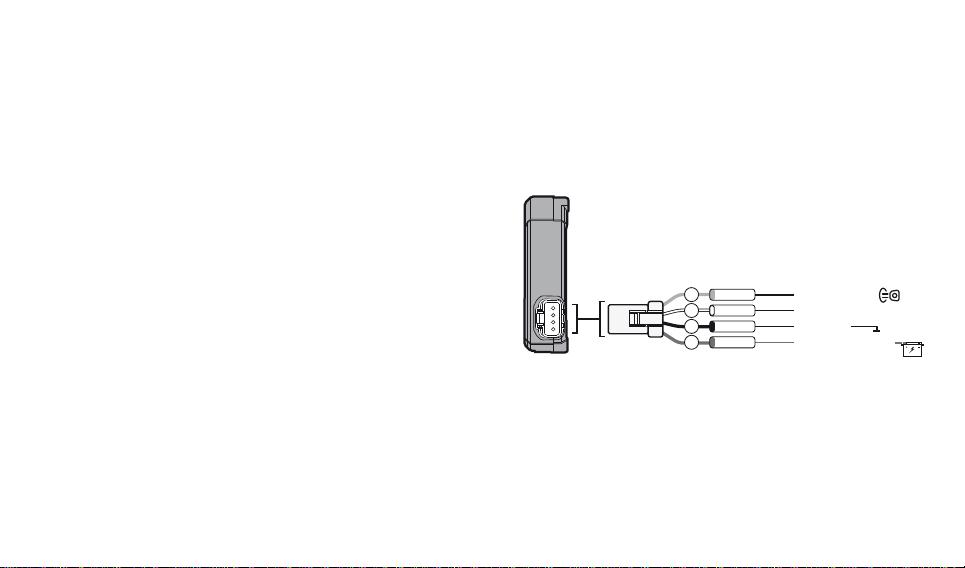

Описание проводов
№1 | Зеленый | Вход «Зажигание» — контроль зажигания. Провод
подключается к проводнику или к цепи замка зажигания, где появ-
ляется +12B или +24B при включении зажигания и не пропадает до
момента выключения. Является обязательным к подключению.
№2 | Белый | Программируемый канал — контроль/управление до-
полнительным оборудованием. Настройки приложения Pandora NAV
BT или интернет-сервиса pro.p-on.ru позволяют использовать канал
по одной из возможных настроек:
- работа с предпусковыми подогревателями (Webasto / Eberspacher)
- работа в качестве тревожного отрицательного входа (концевика);
- работа в качестве отрицательного выхода 100mA (потенциальное
управление / импульсное управление / блокировка двигателя).
№3 | Черный | ПИТАНИЕ (-) — внешнее питание. Провод подключа-
ется к надежному проводнику или кузову транспорта с постоянной
«массой». При монтаже подсоединяется в первую очередь, является
обязательным к подключению.
№4 | Красный | ПИТАНИЕ +12В/+24B — внешнее питание. Провод
подключается к надежному проводнику транспорта с постоянным
напряжением +12B или +24B. Является обязательным к подключению.
4Красный
ПИТАНИЕ (+12V/+24V)
3Черный
2Белый
1Зеленый
ПИТАНИЕ (-)
Вход «Зажигание»
Программируемый канал
(+)
100mA (-)
