7-93
Техническое обслуживание
7

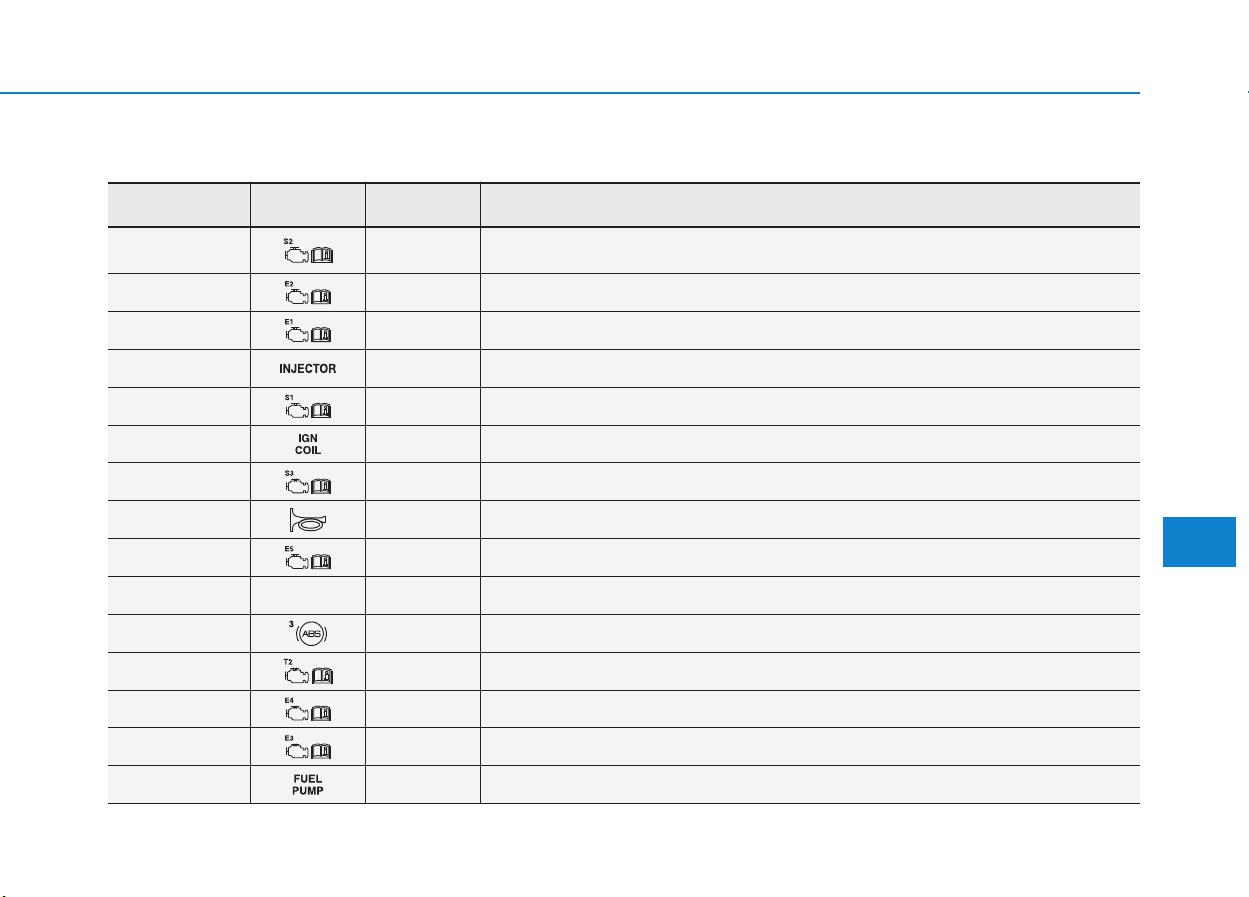

Основной блок предохранителей моторного отсека - блок PCB (1,6 л T-GDI)
Наименование
предохранителя Обозначение (A) Защищаемая цепь
SNSR2 10A Электромагнитный клапан управления продувкой, WGV, RCV
Распределительная коробка моторного отсека (реле 2)
ECU2 10A ECM
ECU1 20A ECM
INJ. 15A -
SNSR1 15A Кислородный датчик (верх), кислородный датчик (низ)
IGN. 15A Катушки зажигания № 1 - 4, конденсатор
SNSR3 10A Реле топливного насоса, регулятор масла № 1, регулятор масла №2
HORN 10A Реле звукового сигнала
ECU5 10A ECM
VACCUM PUMP2 VACCUM
PUMP2 15A ВАКУУМНЫЙ НАСОС IG-1
ABS3 15A Модуль управления ABS/ESC, многофункциональный диагностический разъем
TCU2 15A Датчик скорости автомобиля, TCM, переключатель диапазонов КПП
ECU4 15A ECM
ECU3 15A ECM
F/PUMP 20A Реле топливного насоса
