Техническое обслуживание

7

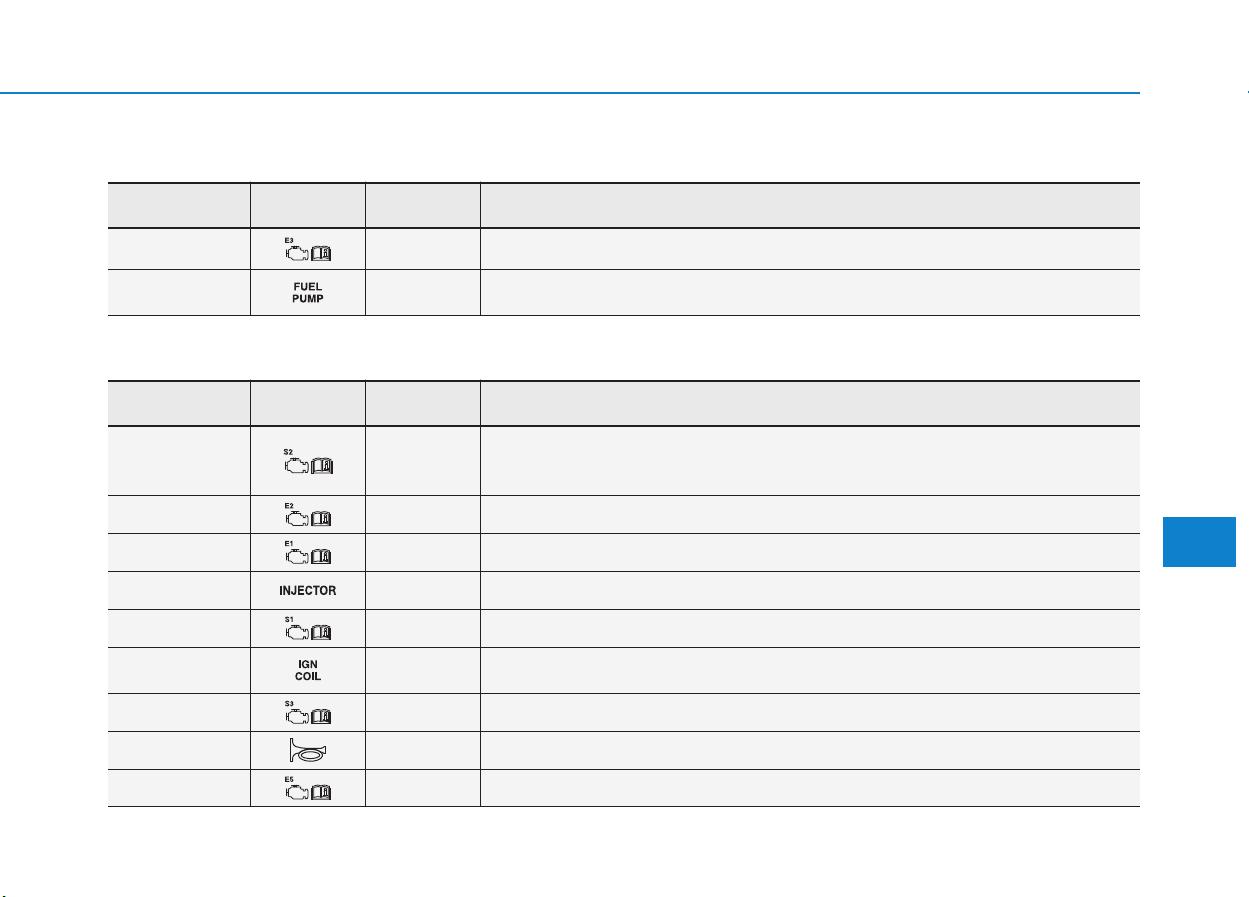

Основной блок предохранителей моторного отсека - блок PCB (2,0 л MPI)

Наименование

предохранителя Обозначение (A) Защищаемая цепь

SNSR2 10A

Электромагнитный клапан управления продувкой, электромагнитный клапан

управления продувкой, распределительная коробка моторного отсека (РЕЛЕ.2,

РЕЛЕ.9), электромагнитный клапан системы холодного пуска

ECU2 10A ECM/PCM, регулятор масла

ECU1 20A -

Форс. 15A ФОРСУНКА №1~№4

ДАТЧИК1 15A Кислородный датчик (верх), кислородный датчик (низ)

КАТУШКА

ЗАЖИГАНИЯ 20A Катушки зажигания № 1 - 4, конденсатор

ДАТЧИК3 10A Реле топливного насоса

КЛАКСОН 20A Реле звукового сигнала

ЭБУ 5 10A PCM

Наименование

предохранителя Обозначение (A) Защищаемая цепь

ECU3 15A ECM/PCM

ТОПЛИВНЫЙ

НАСОС 20A Реле топливного насоса

Основной блок предохранителей моторного отсека - блок PCB (1,6 л MPI)
