Зарядка
разблокировки на 1 с. Если после разблокировки необ-
ходимо снова заблокировать пистолет, отсоедините его
от зарядного гнезда, а затем подсоедините и повторно
запустите процесс зарядки или разрядки.
Зарядка переменным током
от бытовой розетки
Этапы процесса
1. Включите нейтраль и стояночный тормоз.
2. Выключите питание бортовой электросети и климати-
ческую установку. В противном случае могут возник-
нуть следующие явления:
a) Невозможность перехода в «спящий» режим после
зарядки.
b) Сильный разряд 12-вольтовой аккумуляторной
батареи.
c) Невозможность включения бортовой электросети
и зарядки.
3. Потяните за рукоятку открывания лючка гнезда за-
рядки переменным током, расположенную в нижней
левой части передней панели.
4. Достаньте из багажного отделения набор бортового
зарядного оборудования и извлеките из него заряд-
ный пистолет.
5. Снимите заглушку со штекерного разъема зарядного
пистолета.
6. Убедитесь, что трехконтактная розетка бытовой элек-
тросети надежно заземлена.
7. Подключите сетевую вилку зарядного пистолета к
бытовой розетке. При нормальном подключении ин-
дикатор на блоке управления зарядным пистолетом
загорится синим цветом.
8. Подключите зарядный пистолет к гнезду зарядки пе-
ременным током на автомобиле.
9. При зарядке зарядный пистолет автоматически
блокируется в гнезде. Для отсоединения зарядного
пистолета после завершения зарядки сначала необ-
ходимо нажать кнопку разблокировки.
Высокое напряжение:
При зарядке от бытовой электросети ток, который вы-
держивает выбранная розетка и адаптер, должен быть
не ниже номинального тока, указанного на заводской
табличке гнезда зарядки переменным током. Во из-
бежание поражения электрическим током обеспечьте
надежное заземление трехконтактной бытовой розетки.
Расчетное время зарядки от бытовой розетки 16 А
Температура
высоковольтной
аккумуляторной батареи
Расчетное время
-20 ~ 5°C Прибл. 20,5 ч
5 ~ 55°C Прибл. 19 ч

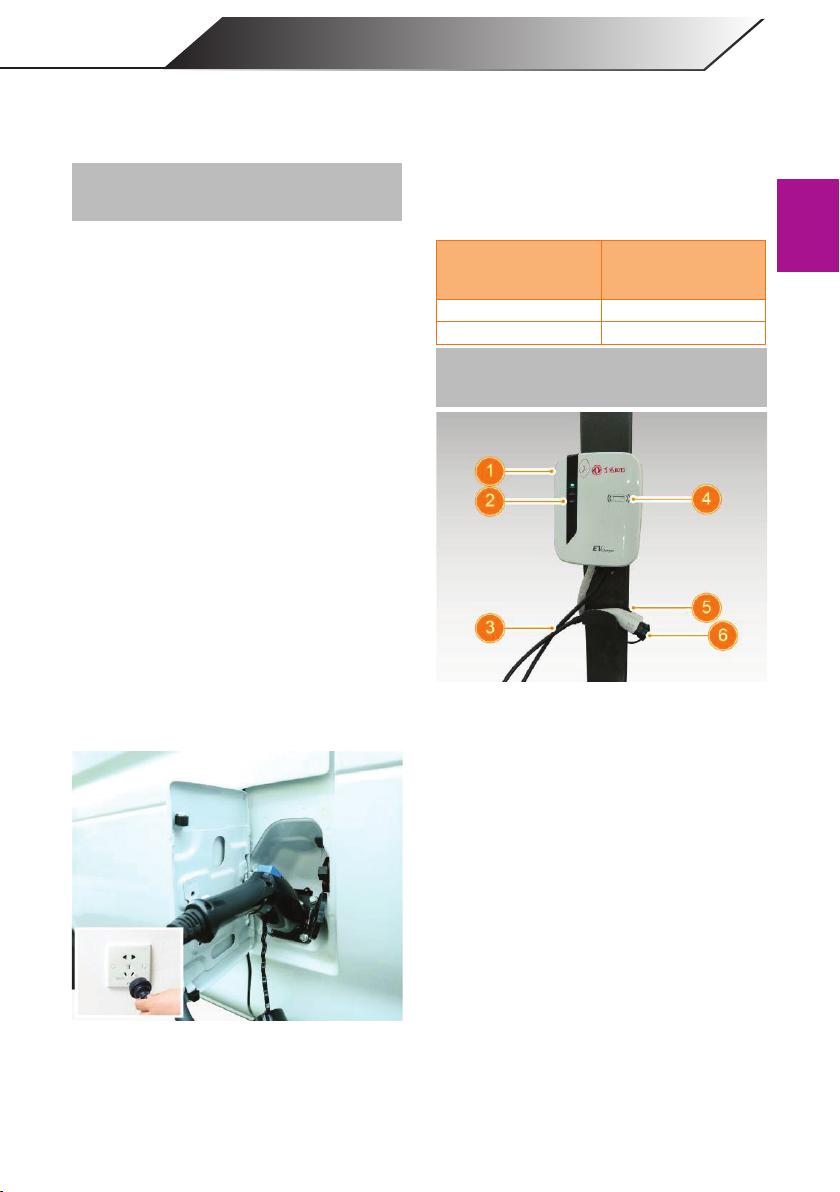

Зарядка переменным током
от зарядной станции
1. Аварийный выключатель
2. Индикатор состояния станции зарядки переменным
током
3. Зарядный кабель
4. Корпус станции зарядки переменным током
5. Кнопка разблокировки зарядного пистолета
6. Зарядный пистолет
