Инструкция по эксплуатации и монтажу автосигнализации Centurion X7 33

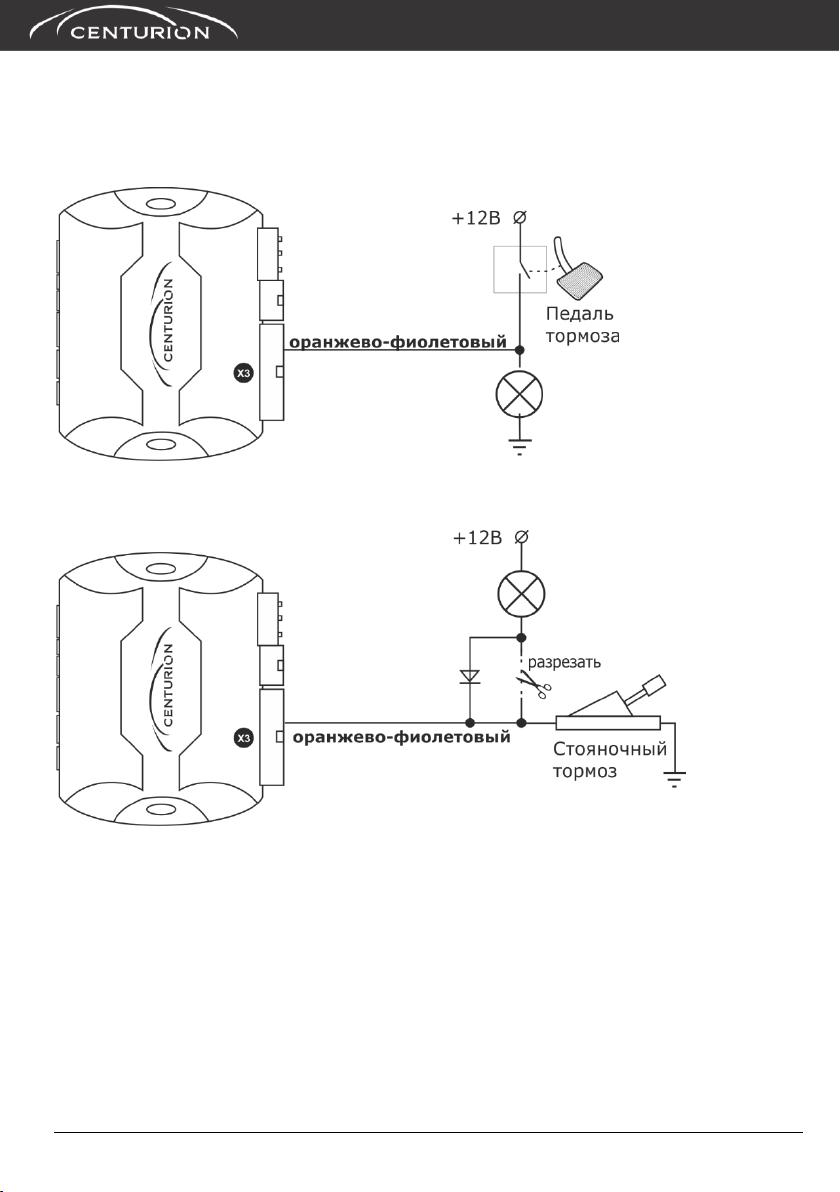

8. Оранжево-фиолетовый провод — вход контроля тормоза. Пропадание потенциа-
ла «масса» на этом проводе в режиме охраны вызывает тревогу, а в режиме охраны с
заведенным двигателем приведет к его остановке.
На автомобиле с автоматической трансмиссией данный вход необходимо подключить к
контактной группе педали тормоза. См. рисунок ниже.
На автомобиле с ручной трансмиссией его необходимо подключить к контактной груп-
пе стояночного тормоза, установив диод в разрыв штатного провода стояночного тор-
моза. См. рисунок ниже.
9. Зелено-чёрный провод – выход для управления световыми сигналами. Подключи-
те к указателям поворотов или габаритным огням с одной стороны автомобиля. Макси-
мальный ток нагрузки ограничен предохранителями 7,5 А.
10. Зелено-жёлтый провод – выходы для управления световыми сигналами
Подключите к указателям поворотов или габаритным огням с другой стороны автомо-
биля. Максимальный ток нагрузки ограничен предохранителями 7,5 А.
11. Серый провод – выход на звуковой излучатель (клаксон, сирена). На этом выхо-
де формируются импульсы положительной полярности различной длительности.
При использовании сирены, соедините этот провод с красным проводом сирены. Чёр-
ный провод сирены соедините с "массой".
При использовании автомобильного клаксона необходимо использовать дополнитель-
ное реле.
