Centurion X7

Данная инструкция на русском языке предназначена для автосигнализации Centurion X7, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
32

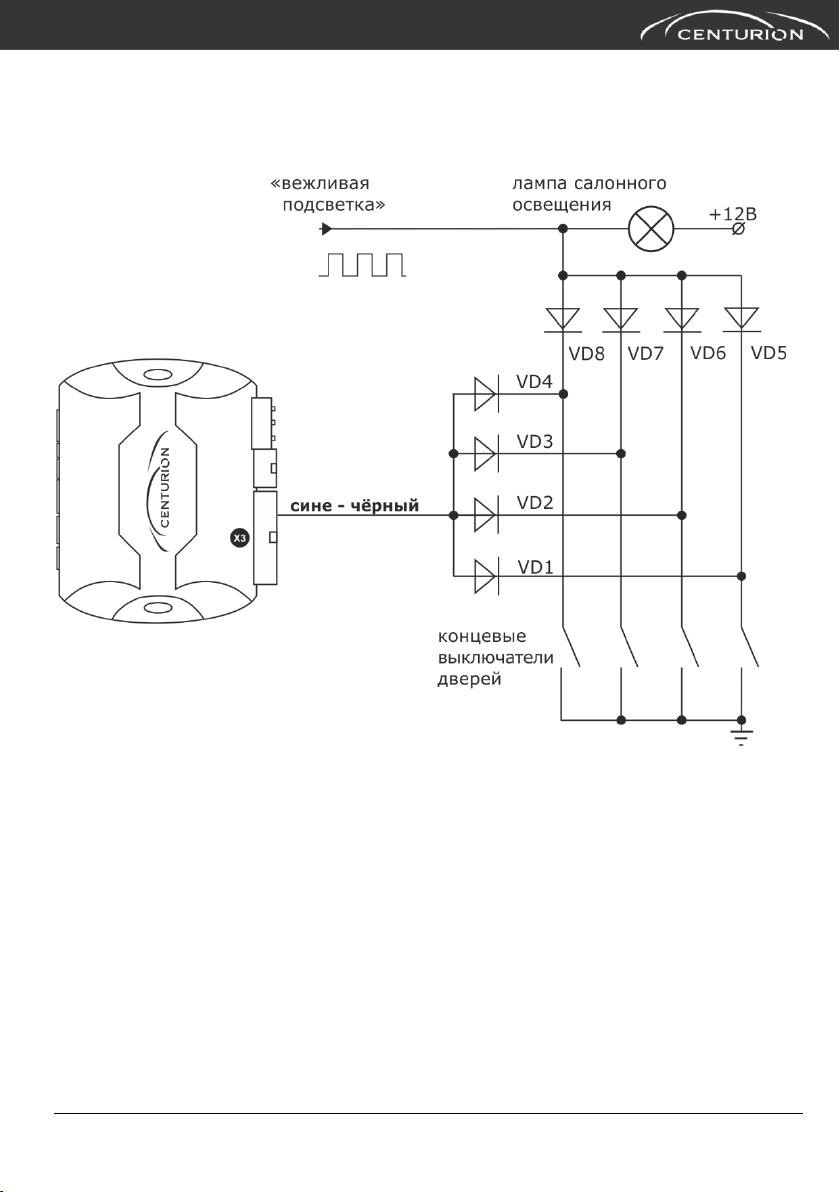

5. Сине-чёрный провод вход датчиков дверей отрицательной полярности. При от-
крывании дверей на этом входе должна появляться "масса". Подключите провод к дат-
чикам дверей (обычно связан с лампой салонного освещения). В некоторых автомоби-
лях непосредственное подключение этого входа невозможно и требуется дополнитель-
ная развязка диодами. Типовая схема такой развязки приведена на рисунке ниже.
Диоды VD1VD4 типа 1N4007. Тип диодов VD5–VD8 определяется током потребления
ламп салонного освещения.
6. Оранжево-белый провод вход датчика багажника. Подключите провод к дат-
чику открывания багажника. При открывании багажника на этом входе должен появ-
ляться потенциал «масса»
7. Оранжево-серый провод вход датчика капота.
Подключите данный провод к концевому выключателю или к цепи, в которой появля-
ется потенциал "масса" при открывании капота. Если штатный выключатель отсутству-
ет, необходимо установить выключатель, входящий в комплект сигнализации.
Страницы: Стр: 31
