Centurion X7

Данная инструкция на русском языке предназначена для автосигнализации Centurion X7, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (4.1 Мб, pdf)
Страницы: Стр:
30

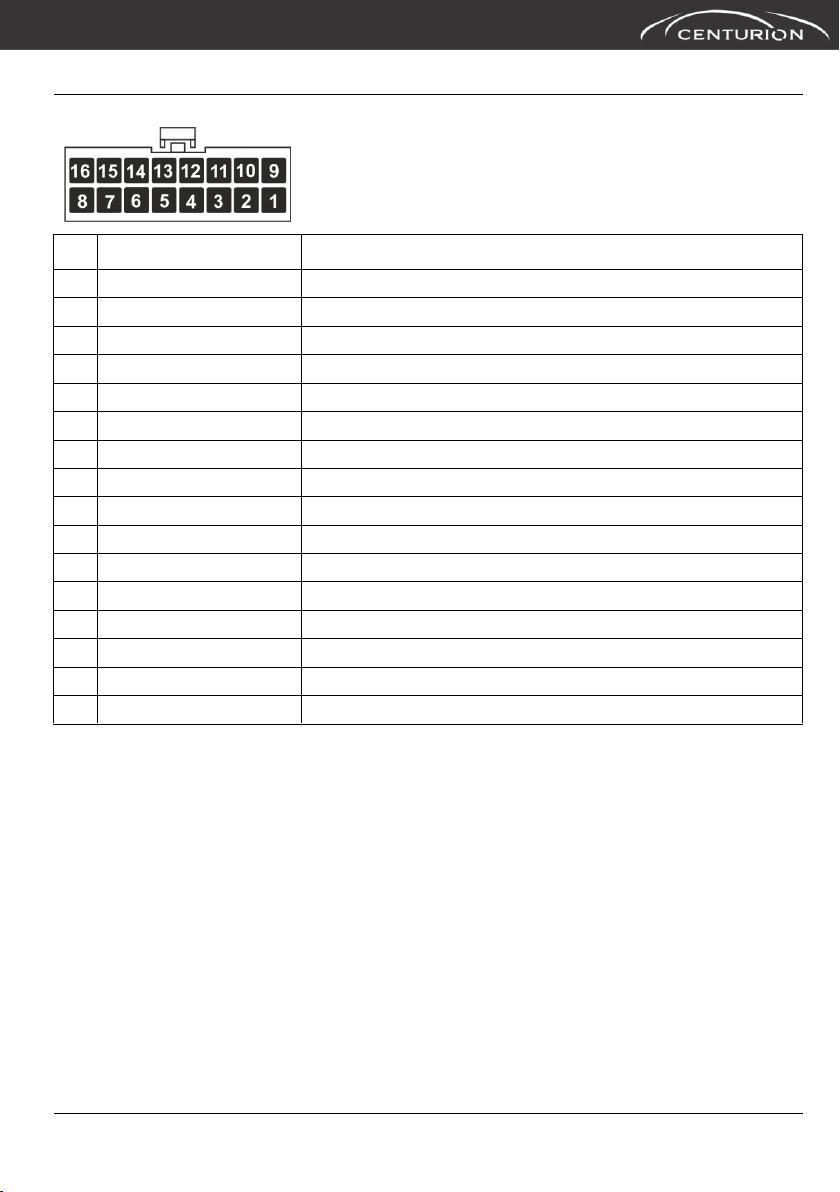

Разъём X3: Цепи входных и выходных сигналов
чёрный, двухрядный, 16 контактов
Вид со стороны
проводов
№
конт
Цвет провода
Назначение цепи
1
Красный
Питание сигнализации, +12 В (предохранитель 15 А)
2
Черный
Питание сигнализации, -12 В («масса»)
3
Желтый
Вход зажигания, «+»
4
Сине-красный
Вход датчика дверей, «+»
5
Сине-чёрный
Вход датчика дверей, «—»
6
Оранжево-серый
Вход датчика капота, «—»
7
Оранжево-белый
Вход датчика багажника, «—»
8
Оранжево-фиолетовый
Вход контроля тормоза, «—»
9
Зелено-чёрный
Выход на световые сигналы, 7,5А
10
Зелено-жёлтый
Выход на световые сигналы, 7,5А
11
Серый
Выход на сирену, «+», 2 А
12
Черно-красный
Выход блокировки, «—», 200 мА,.
13
Жёлто-чёрный
Выход управления каналом №1, «—», 200 мА
14
Жёлто-красный
Выход управления каналом №2, «—», 200 мА
15
Жёлто-белый
Выход управления каналом №3, «—», 200 мА
16
Синий
Выход управления каналом №4, «—», 200 мА
1. Красный провод – питание системы +12 B, защищен предохранителем 15 А.
Подключите его к проводу, идущему к плюсовой клемме аккумулятора.
2. Черный провод – питание системы, - 12 B («масса»). Соедините этот провод с шас-
си автомобиля. Не соединяйте этот провод через заземляющие провода штатной про-
водки автомобиля.
3. Желтый провод – вход цепи зажигания, +12 В. Подключите провод к цепи, в кото-
рой появляется напряжение +12 В, когда ключ зажигания находится в положении IGN
(контакт 15/1 замка зажигания) и отсутствует, когда зажигание выключено.
Страницы: Стр: 29
