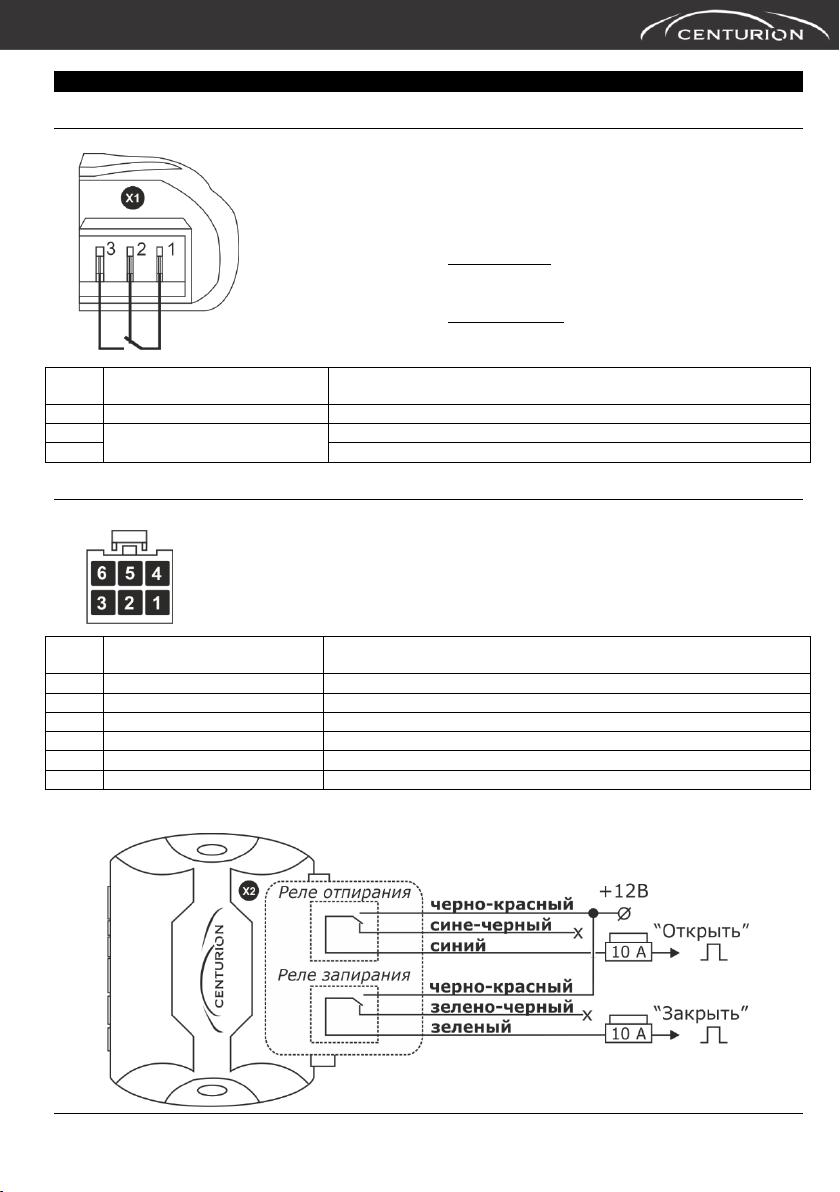

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ
Разъём X1: Блокировка двигателя
3 ножевых контакта
Логика работы, встроенного реле блокировки и выхода на
внешнее реле блокировки (черно-красный провод разъема
X3, Cм. стр.34 ) совпадает и определяется функцией F10
(Cм. стр. 31 заводское значение F10-1):
При F10-1 и F10-3 управляющий сигнал на обмотке реле
формируется при включенном режиме охраны. Для блоки-
ровки двигателя используются контакты 1 и 2
При F10-2 и F10-4 управляющий сигнал на обмотке реле
формируется при выключенном режиме охраны. Для бло-
кировки используются контакты 1 и 3
кон
Цвет провода
Назначение цепи
1
Синий
Общий контакт реле блокировки
2
Синий
Нормально замкнутый контакт реле блокировки
3
Нормально разомкнутый контакт реле блокировки
Разъём X2: Управление центральным замком
чёрный, двухрядный, 6 контактов
Вид со стороны
проводов
кон
Цвет провода
Назначение цепи
1
Синий
Общий контакт реле отпирания
2
Черно-красный (петля)
Нормально разомкнутый контакт реле отпирания
3
Сине-чёрный
Нормально замкнутый контакт реле отпирания
4
Зелёный
Общий контакт реле запирания
5
Черно-красный
Нормально разомкнутый контакт реле запирания
6
Зелено-чёрный
Нормально замкнутый контакт реле запирания
Подключение к центральному замку с положительным управлением
