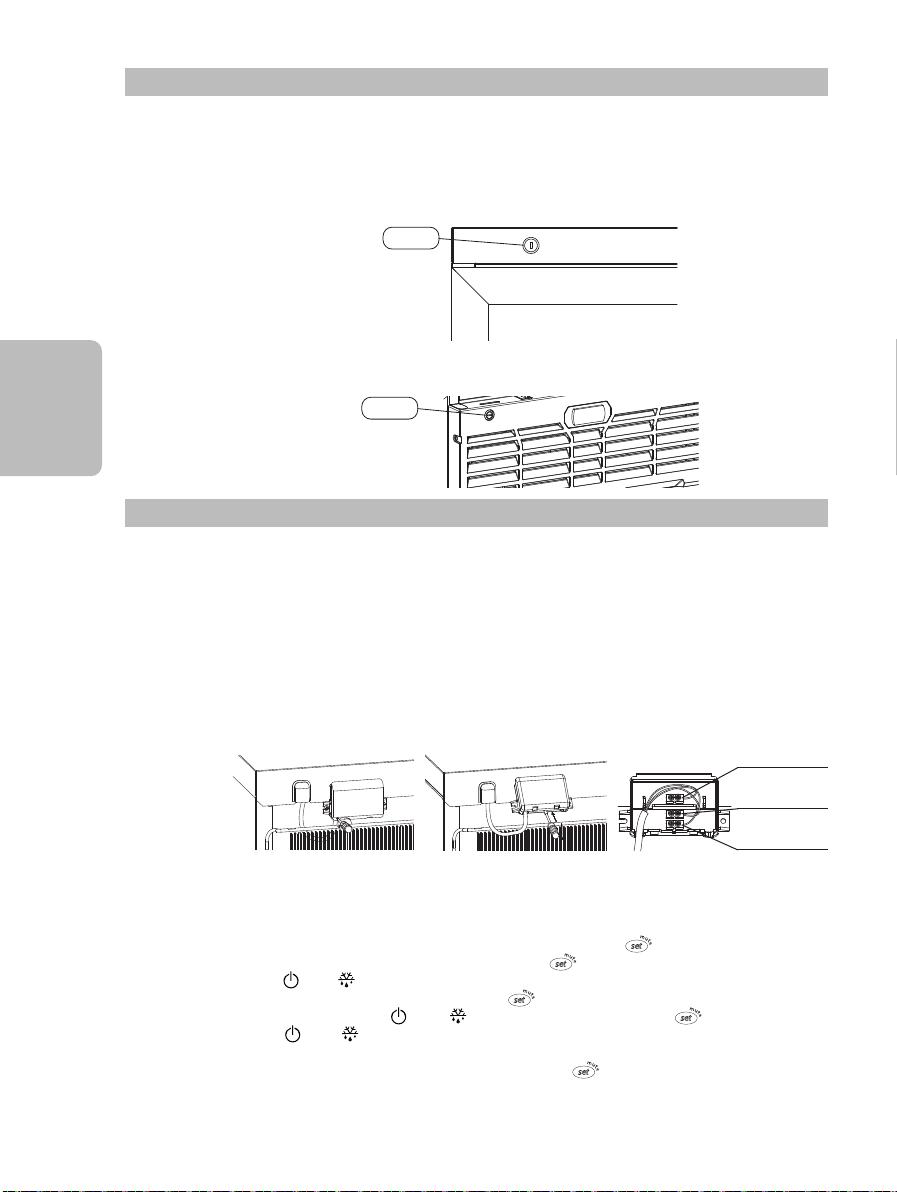

50
O’ZBEK
1. Masofaviy monitoring tizimiga ulanish uchun siz himoya qoplama qopqog‘ini olib tashlashingiz
kerak, rasmda ko‘rsatilganidek, vintlarini burab, qoplamani o‘zingizga torting.
2. Himoya qoplama qopqog‘ini ochish uchun markaziy teshikka otvyortkani qo‘ying va rasmda
ko‘rsatilganidek bosing.
3. Masofaviy monitoring tizimi kabelini rasmda ko‘rsatilganidek, klemmalarga ulang. Ulanish
kabeli sifatida 0,5 dan 1,5 mm2 gacha kesimli ekranlangan o‘ralgan juft kabeldan foydalanish
tavsiya etiladi. Tarmoqning umumiy uzunligi 1000 metrdan oshmasligi kerak.
4. Himoya qoplamasini teskari tartibda yig‘ing.
Masofaviy monitoring tizimiga ega vitrinalar CAREL protokoli yordamida boshqaruv va monitoring
tarmog‘iga ulanish uchun RS-485 tarmoq interfeysi bilan ta’minlangan.
Vitrinani masofaviy monitoring tizimiga ulashdan oldin vitrinani elektr tarmog‘idan uzing!
Ulash
Masofaviy monitoring tizimi
DIQQAT!
Mexanik qulf bilan jihozlangan vitrinalar to‘plamiga qo‘shimcha ravishda quyidagilar kiradi:
• Qulf (vitrinaga o‘rnatilgan),
• kalitlar - 2 dona.
Mexanik qulf quyidagi rasmlarga muvoq joylashtirilgan:
Qulf
Biryusa 154DNZ, 235DNZ
Biryusa 461RNZ, 461KRNZ, 461RDNZ, 461KRDNZ, 461RDNQZ, 461KRDNQZ, 521RNZ,
521KRNZ, 521RDNZ, 521KRDNZ, 521RDNQZ, 521KRDNQZ
Mexanik qulf
Qulf
Elektr simini rozetkaga ulang. Displeyda PS paydo bo‘lguncha « » tugmasini kamida 3 soniya
bosib turing . Parolni kiritish rejimiga kirish uchun « » tugmasini qisqa bosing. Parolni kiritish
uchun « » va « » tugmalaridan foydalangan holda Biryusa 154DN modeli uchun 54, Biryusa
235DN modeli uchun 35 parolini kiriting va « » tugmasini bosing. Parametrlar menyusida H0
punktini tanlash uchun « » va « » tugmalaridan foydalaning va « » tugmasini bosing.
Keyin, « » va « » tugmachalarini bosib, 1 dan 207 gacha bo‘lgan yagona tarmoq manzilini
kiriting (bir xil tarmoqdagi vitrinalarning tarmoq manzili takrorlanmasligi kerak). Sozlamalarni
saqlash va parametrlar menyusidan chiqish uchun « » tugmasini kamida 3 soniya bosib
turing.
• Simlarning «+» va «-» qutbliligiga amal qilishni unutmang. Kabel ekranini (GND) himoya
tuproqqa ulash taqiqlanadi.
• Masofaviy monitoring tizimining kabelini faqat alohida maxsus yo‘nalishlarda elektr
kabellaridan uzoqda yotqizishga ruxsat beriladi.
DIQQAT!
Tarmoq
manzilini
sozlash
«+» (jigarrang)
«-» (moviy)
GND (qora)
