РУССКИЙ
4. Произведите сборку защитного кожуха в обратном порядке.
3. Подключите кабель системы удаленного мониторинга к клеммам как показано на рисунке.
В качестве соединительного кабеля рекомендуется использовать экранированный кабель
типа витая пара сечением от 0,5 до 1,5 мм2. Общая длина линии не должна превышать
1000 метров.
2. Для открытия крышки защитного кожуха вставьте отвертку в центральное отверстие и
нажмите, как показано на рисунке.
1. Для подключения к системе удаленного мониторинга необходимо снять защитный кожух,
открутив винты, и потянуть кожух на себя.
Витрины с системой удаленного мониторинга оснащены сетевым интерфейсом RS-485 для
присоединения к сети управления и мониторинга по протоколу CAREL.
Перед подключением витрины к системе удаленного мониторинга отключите
витрину от сети электропитания!
Подключение
Система удаленного мониторинга
ВНИМАНИЕ!
В комплектацию витрин, оснащенных механическим замком, дополнительно входят:
• замок (установлен на витрине),
• ключи - 2 шт.

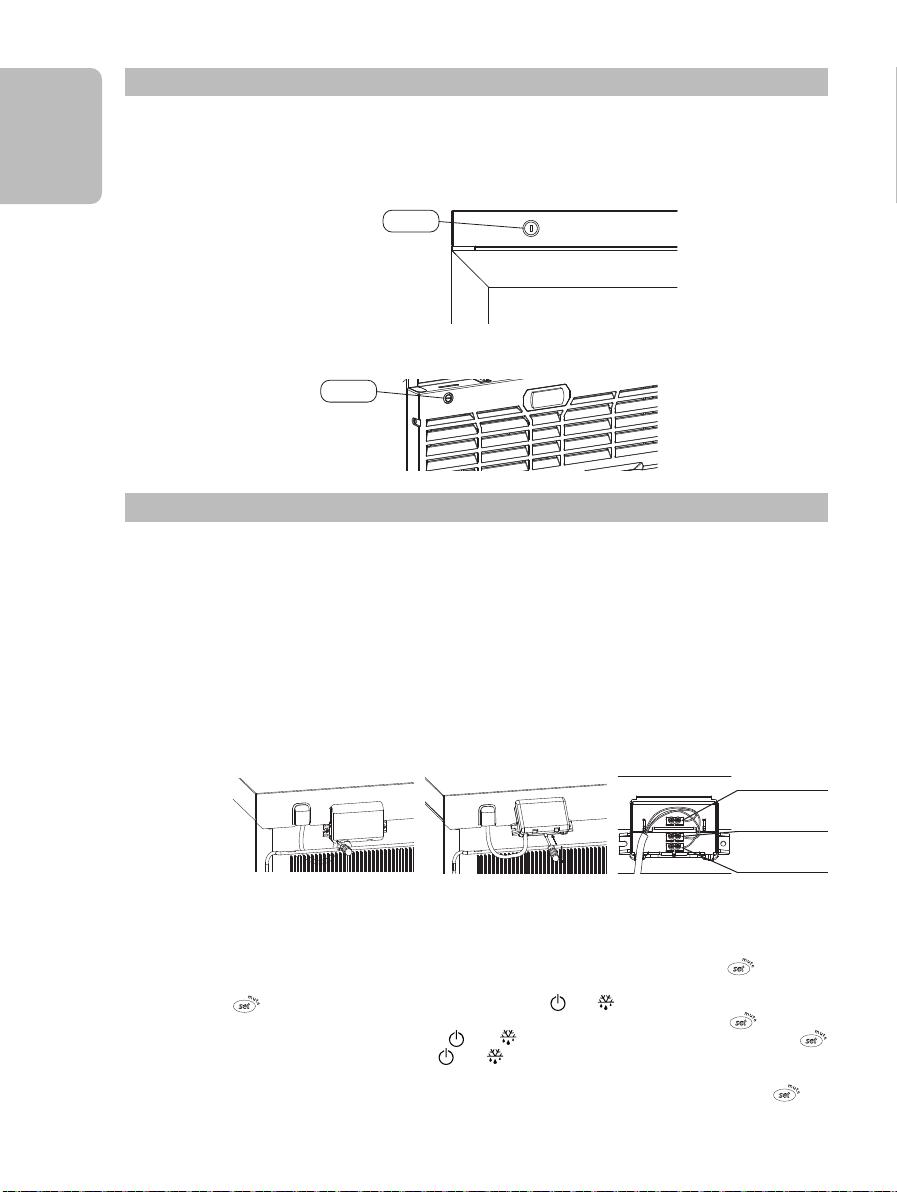

Механический замок расположен в соответствии с рисунками ниже:
Замок
Бирюса 154DNZ, 235DNZ
Бирюса 461RNZ, 461KRNZ, 461RDNZ, 461KRDNZ, 461RDNQZ, 461KRDNQZ, 521RNZ,
521KRNZ, 521RDNZ, 521KRDNZ, 521RDNQZ, 521KRDNQZ
Механический замок
Замок
Вставьте вилку сетевого шнура в розетку. Нажмите и удерживайте кнопку « » не менее
3-х секунд, пока на дисплее не появится надпись PS. Кратковременным нажатием кнопки «
» войдите в режим вода пароля. Кнопками « » и « » введите пароль 54 для модели
Бирюса 154DN либо 35 для модели Бирюса 235DN и нажмите кнопку « ». В меню
параметров, используя кнопки « » и « », выберите пункт H0 и нажмите кнопку «
». Далее нажатием на кнопки « » и « » введите уникальный сетевой адрес от 1 до 207
(сетевой адрес витрин в одной сети не должен повторяться). Для сохранения настроек и
выхода из меню параметров нажмите и удерживайте не менее 3-х секунд кнопку « ».
• Обязательно соблюдайте полярность проводов «+» и «-». Запрещается подключать
экран кабеля (GND) к защитному заземлению.
• Прокладывать кабель системы удаленного мониторинга допускается только в
отдельных специальных трассах на удалении от силовых кабелей.
ВНИМАНИЕ!
Настройка
сетевого
адреса
«+» (коричневый)
«-» (синий)
GND (черный)
